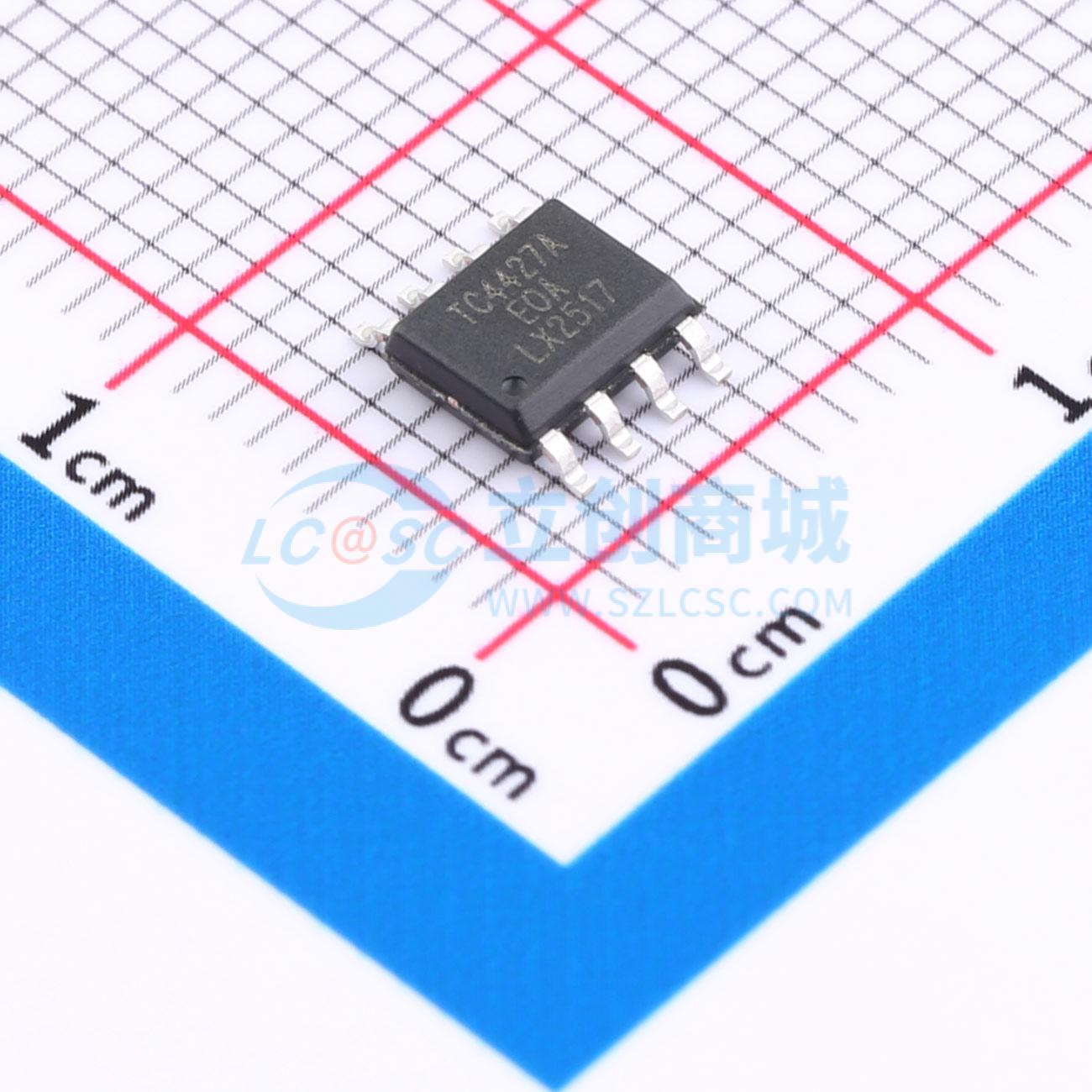

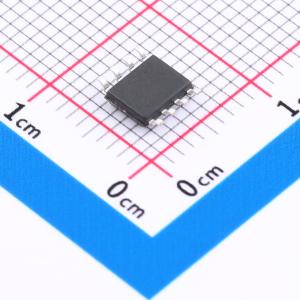

TC4427A (LX)
1.5A双路功率MOS管驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该电路主要功能是双路兼容TTL输入转换为双路大电流高压输出，输出有一定的驱动能力，两路通路相互独立，输入输出同相。
- 品牌名称
- LX(灵星芯微)
- 商品型号
- TC4427A (LX)
- 商品编号
- C49246860
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1012克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 通道数 | 2 | |
| 输入控制逻辑 | 高电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~18V | |
| 功能特性 | - | |
| 工作温度 | -40℃~+85℃ |
商品概述
该电路主要功能是将双路兼容TTL的输入转换为双路大电流高压输出，具备一定的驱动能力，两路通道相互独立，且输入与输出同相。
商品特性
- 工作电压范围：4.5~18V
- 逻辑输入电压范围：-5V~VDD+0.3V
- 输入高电平：VIH ≥ 2.4V，输入低电平：VIL ≤ 0.8V
- 电源静态电流：≤ 2mA (VIN = 3V)，≤ 200μA (VIN = 0V)
- 输出峰值电流：1.5A (VDD = 18V)
- 输出阻抗：≤ 12Ω (VDD = 18V)
- 上升/下降时间：≤ 40ns (CL = 1000pF)
- 传输延迟时间：≤ 50ns (CL = 1000pF)
- 工作温度范围：-40~85℃
- 封装形式：SOP8
