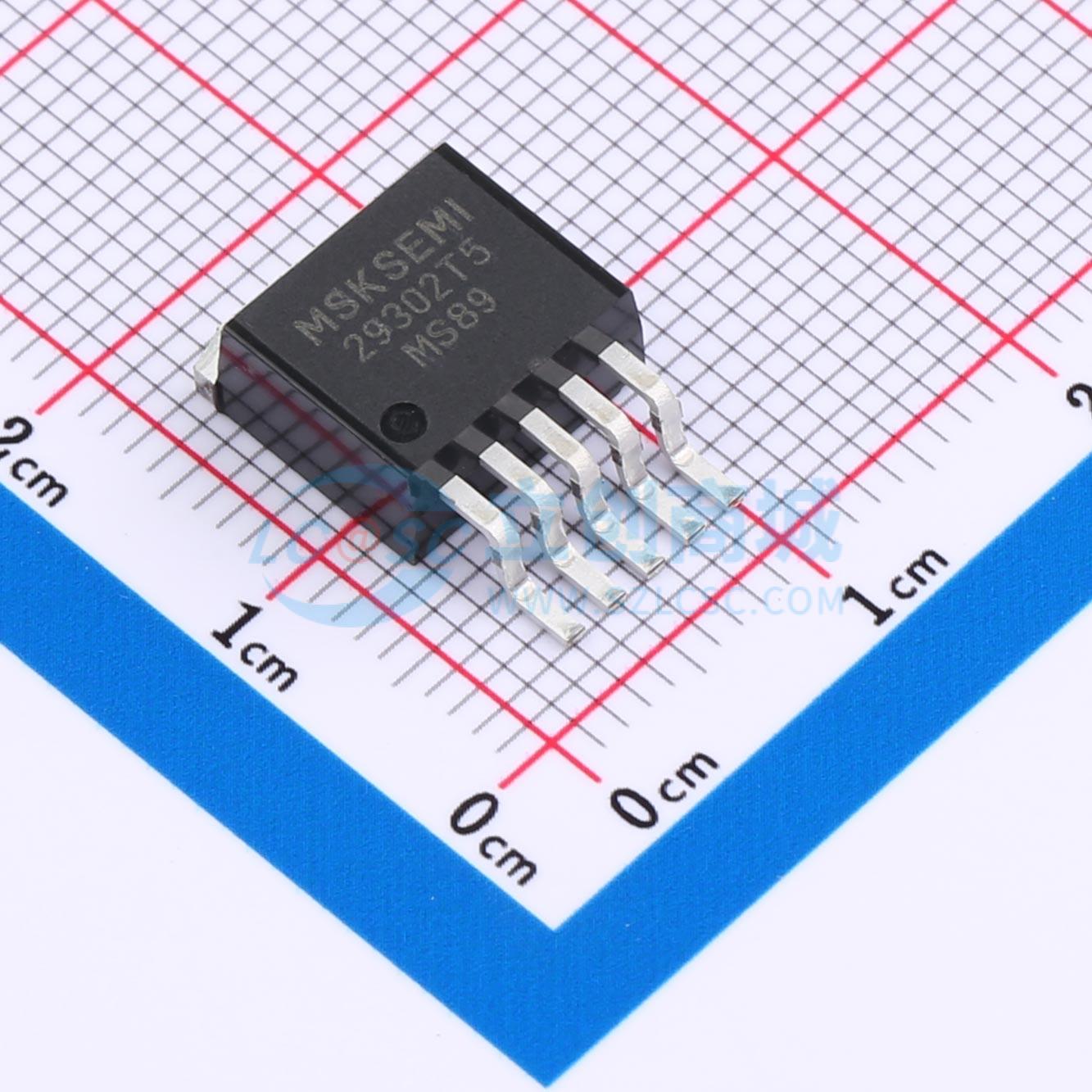

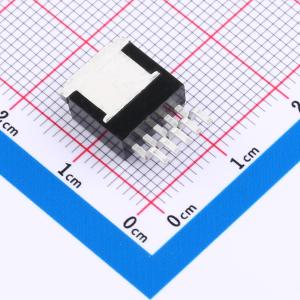

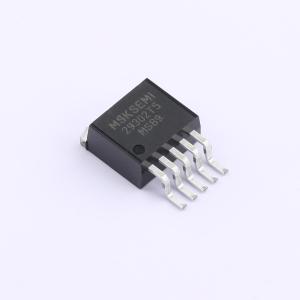

温馨提醒：图片仅供参考，商品以实物为准
MSPX29302T5-L/TR
26V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款低压差、大电流且精度高的电压调节器电路。以超βPNP工艺制作的PNP管作为调节元件。满载条件（3A）下，输入输出压差仅370mV（典型值）、地端电流仅37mA（典型值）。该器件也可应用于小电流、极低压差的电源系统。具有过流保护、输入电压反接保护、过热保护以及瞬态尖峰电压保护功能。通过设置使能端的逻辑电位，可控制器件工作或休眠，在休眠状态下，器件的功率消耗极低；使能端也可直接与输入端电源连接，使器件处于工作状态。采用T0-263-5封装形式。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MSPX29302T5-L/TR
- 商品编号
- C49208513
- 商品封装
- TO-263-5
- 包装方式
- 编带
- 商品毛重
- 1.890667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 26V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 电源纹波抑制比(PSRR) | - | |
| 压差 | 370mV@(3A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | - | |
| 噪声 | 400uVrms | |
| 功能特性 | 过流保护；使能控制；反极性电压保护；输入过压保护；热关断 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | - | |
| 输出通道数 | 1 |
商品概述
MSPX29302T5-L/TR 是一款低压差、大电流、高精度的电压调节器电路。它采用超βPNP工艺制作的PNP管作为调节元件。在满载3A条件下，其输入输出压差典型值仅为370mV，地端电流典型值仅为37mA。该器件也适用于小电流、极低压差的电源系统。它具备过流保护、输入电压反接保护、过热保护以及瞬态尖峰电压保护功能。通过设置使能端的逻辑电位，可以控制器件工作或进入休眠状态；在休眠状态下，器件的功耗极低。使能端也可直接与输入端电源连接，使器件处于工作状态。该器件采用TO-263-5封装形式。
商品特性
- 大电流
- 低压差
- 地端电流小
- 精度高
- 瞬态响应快
- 电池反接和过载保护
- 零电流关断模式
应用领域
- 电源设备
- 高效“绿色”计算机系统
- 自动化电子应用
- 高效线性电源
- 高效无调节开关电源
