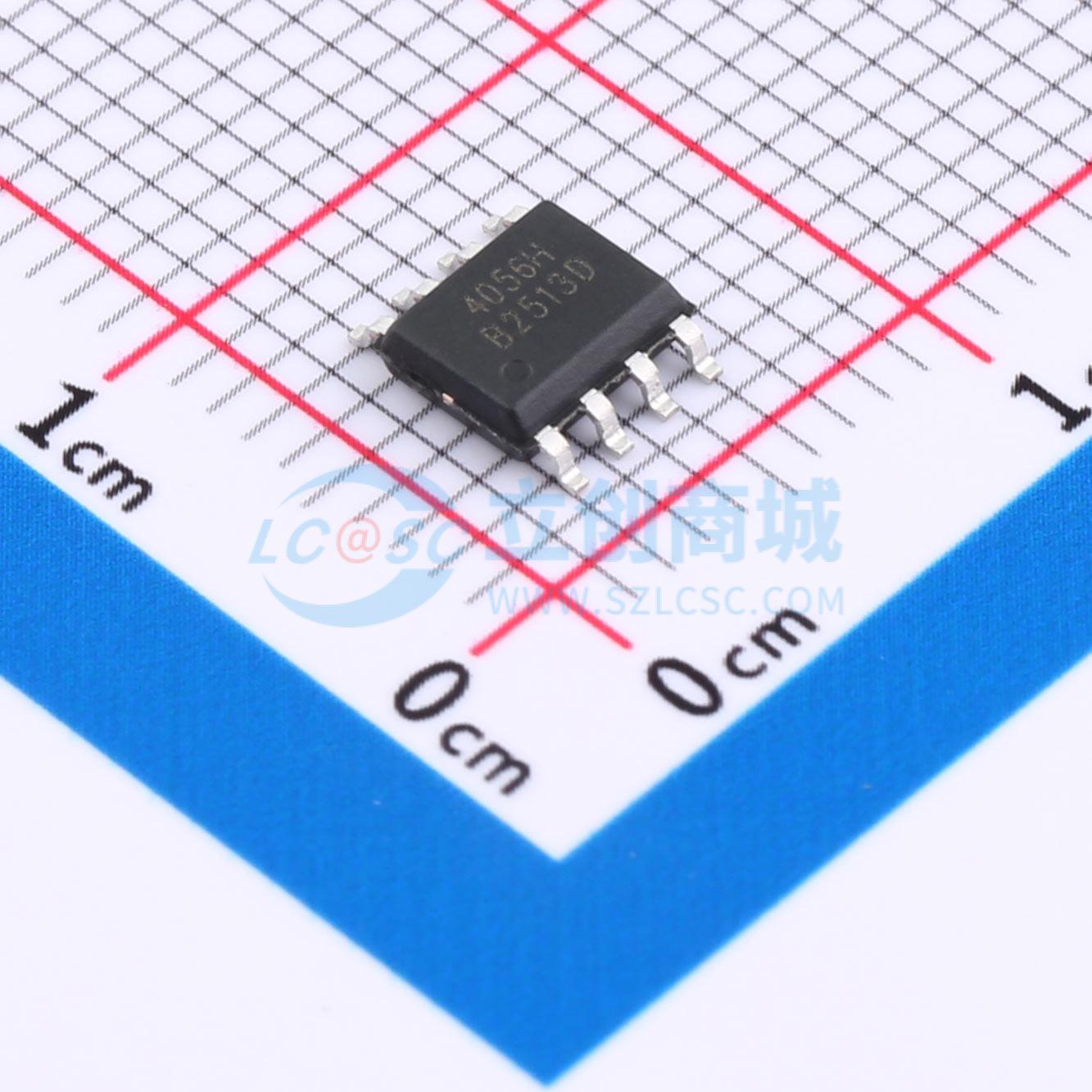

温馨提醒：图片仅供参考，商品以实物为准

MSTP4056H

1A单节锂离子电池线性充电器，具备电源OVP功能

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 一款输入耐压高达36V，具有电源OVP功能的单节锂离子电池线性充电器，采用了恒定电流/恒定电压的充电模式。CE、TEMP、CHRG、STDBY端口的耐压最高也可达到36V。采用了内部PMOSFET架构，加防倒充电路，不需要外部隔离二极管。热反馈可对充电电流进行自适应调节，以便在大功率操作或高环境温度条件下对芯片充电电流加以限制
品牌名称: MSKSEMI(美森科)
商品型号: MSTP4056H
商品编号: C49208531
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.163375克(g)

商品参数

	属性	参数值
	工作温度	0℃~+85℃
	电池温度检测	支持
	0V电池充电	不支持
	静态电流(Iq)	80uA
	均衡电流	-
	接口类型	-
	功能特性	恒流充电；恒压充电；自动再充电；充电终止；软启动；可编程充电电流；电池温度监测；过压保护；欠压锁定；涓流充电

商品概述

MSTP4056H 是一款输入耐压高达 36V，具有电源 OVP 功能的 1A 单节锂离子电池线性充电器，采用恒定电流/恒定电压的充电模式。其 CE、TEMP、CHRG、STDBY 端口的耐压最高也可达到 36V。采用内部 PMOSFET 架构，加防倒充电电路，不需要外部隔离二极管。热反馈可对充电电流进行自适应调节，以便在大功率操作或高环境温度条件下对芯片充电电流加以限制。充满截止电压为 4.2V，充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值 1/10 时，MSTP4056H 将自动终止充电循环。当输入电压掉电后，MSTP4056H 自动进入一个低电流状态，将电池漏电流降至 0.1uA 以下。MSTP4056H 还具备电池温度检测、CE 使能端输入控制、欠压闭锁、自动再充电和两个用于指示充电、结束的 LED 状态引脚。采用底部带有散热片 ESOP8/DFN - 8(2x2) 两种封装形式，可用于 USB 电源和适配器电源。

商品特性

输入电源端口最高耐压可达 36V
输出 BAT 电池端口最高耐压 20V
输入电源电压 6.8V 时芯片 OVP
高达 1000mA 的可编程充电电流
恒定电流/恒定电压操作，有温度自适应可实现充电速率最大化
精度达到±1%的预设充电电压
自动再充电
充电状态双输出、无电池和故障状态显示
C/10 充电终止
2.9V 涓流充电，40%涓流充电电流
软启动限制了浪涌电流
电池温度监测功能
BAT 反接保护
采用 8 引脚 ESOP 和 DFN - 8(2x2) 封装

应用领域

电子烟、PAD、数码相机、GPS 便携式设备、各种充电器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	-
	最大充电电流	1A
	充电饱和电压	4.2V
	放电截止电压	-
	电池类型	锂电池
	电池节数	1
