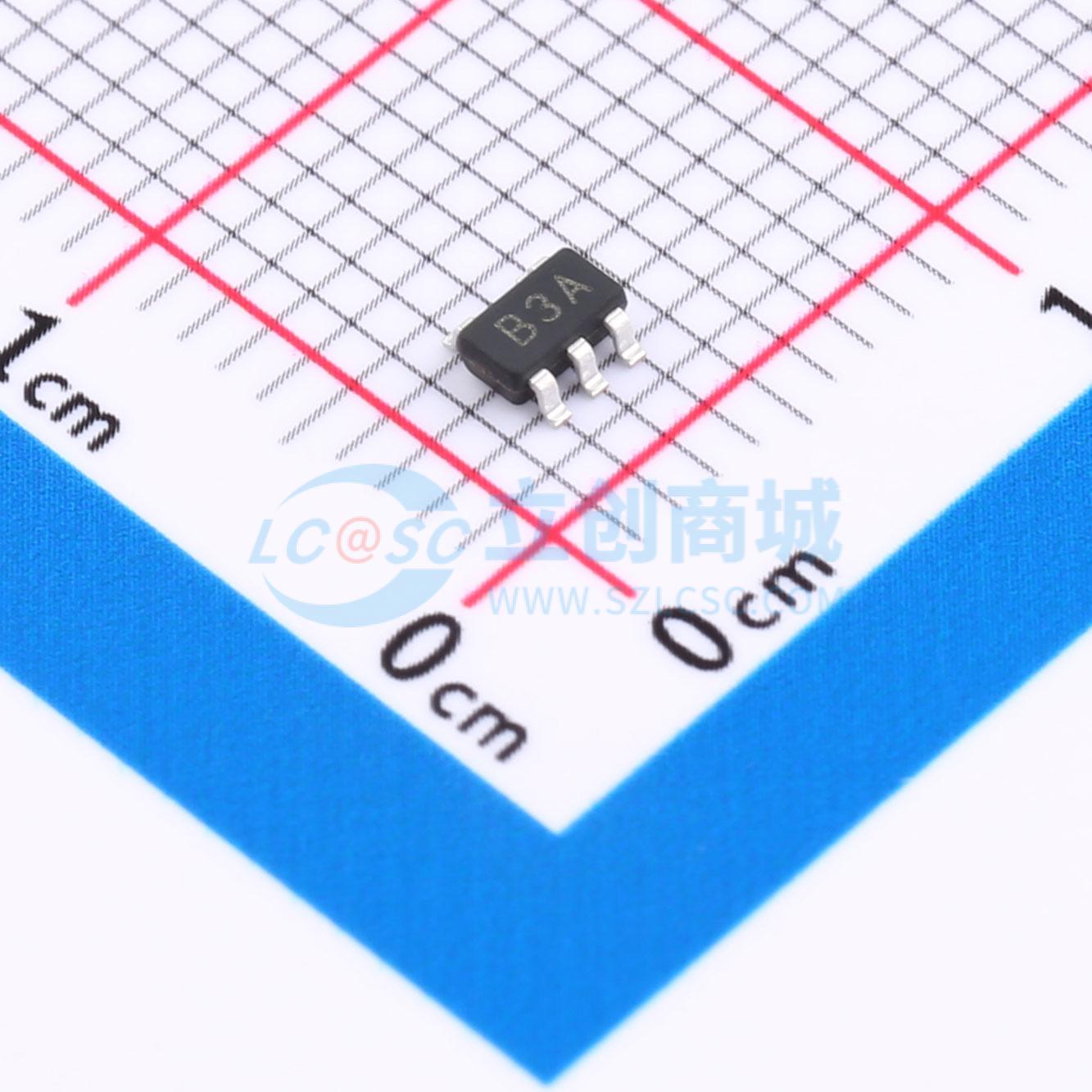

温馨提醒：图片仅供参考，商品以实物为准

MSAD8605ARTZ-REEL7

低电压、轨到轨输入输出运算放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 产品提供低电压操作和轨到轨输入输出，以及出色的速度/功耗比，在 5V 时提供 8MHz 的带宽、6.5V/μs 的压摆率和每个放大器 510μA 的静态电流。运算放大器是单位增益稳定的，具有超低输入偏置电流。产品旨在在低压系统中提供最佳性能。它们提供轨到轨 I/O 的失调电压为 2.5mV，适用于最大输入设备。它们在低电源电压下的电容负载能力也很好。工作范围为 2.2V 至 5.5V。产品系列的运算放大器在 2.2V 至 5.5V 的单电源或双电源下，在 -40°C 至 +85°C 的全温度范围内都有规定。
品牌名称: MSKSEMI(美森科)
商品型号: MSAD8605ARTZ-REEL7
商品编号: C49208532
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.0449克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	1
	最大电源宽度(Vdd-Vss)	5.5V
	轨到轨	轨到轨输入,轨到轨输出
	增益带宽积(GBW)	8MHz
	输入失调电压(Vos)	2.5mV
	输入失调电压温漂(Vos TC)	600nV/℃
	压摆率(SR)	6V/us
	输入偏置电流(Ib)	10pA
	输入失调电流(Ios)	5pA

	属性	参数值
	输入电压噪声密度(eN)	8nV/√Hz@1kHz
	共模抑制比(CMRR)	95dB
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	510uA
	输出电流	26mA
	工作温度	-40℃~+85℃
	单电源电压	2.2V~5.5V
	双电源电压(Vee~Vcc)	-2.75V~-1.1V；1.1V~2.75V
	功能特性	-

商品概述

MSAD860x系列产品提供低电压操作和轨到轨输入输出，以及出色的速度/功耗比，在5V电压下提供8MHz的优异带宽、6.5V/μs的压摆率以及每放大器510μA的静态电流。运算放大器具有单位增益稳定性，并具备超低输入偏置电流。MSAD860x设计用于在低电压系统中提供性能。它们提供轨到轨输入输出，最大输入失调电压为2.5mV。它们在低电源电压下也具有良好的电容负载驱动能力。工作电压范围为2.2V至5.5V。MSAD860x系列运算放大器在-40°C至+85°C的完整温度范围内，在2.2V至5.5V的单电源或双电源下指定。

商品特性

输入失调电压：2.5mV（最大值）
电源电流：510μA/通道
电源范围：2.2V至5.5V
增益带宽：8MHz
压摆率：6.5V/μs
轨到轨输入和输出
微型封装：MSAD8605ARTZ-REEL7：SOT-23-5；MSAD8606ARZ：SOP-8；MSAD8608ARZ-REEL7：SOP-14

应用领域

光电二极管放大
有源滤波器和缓冲器
电池供电电子设备
传感器
测试设备
