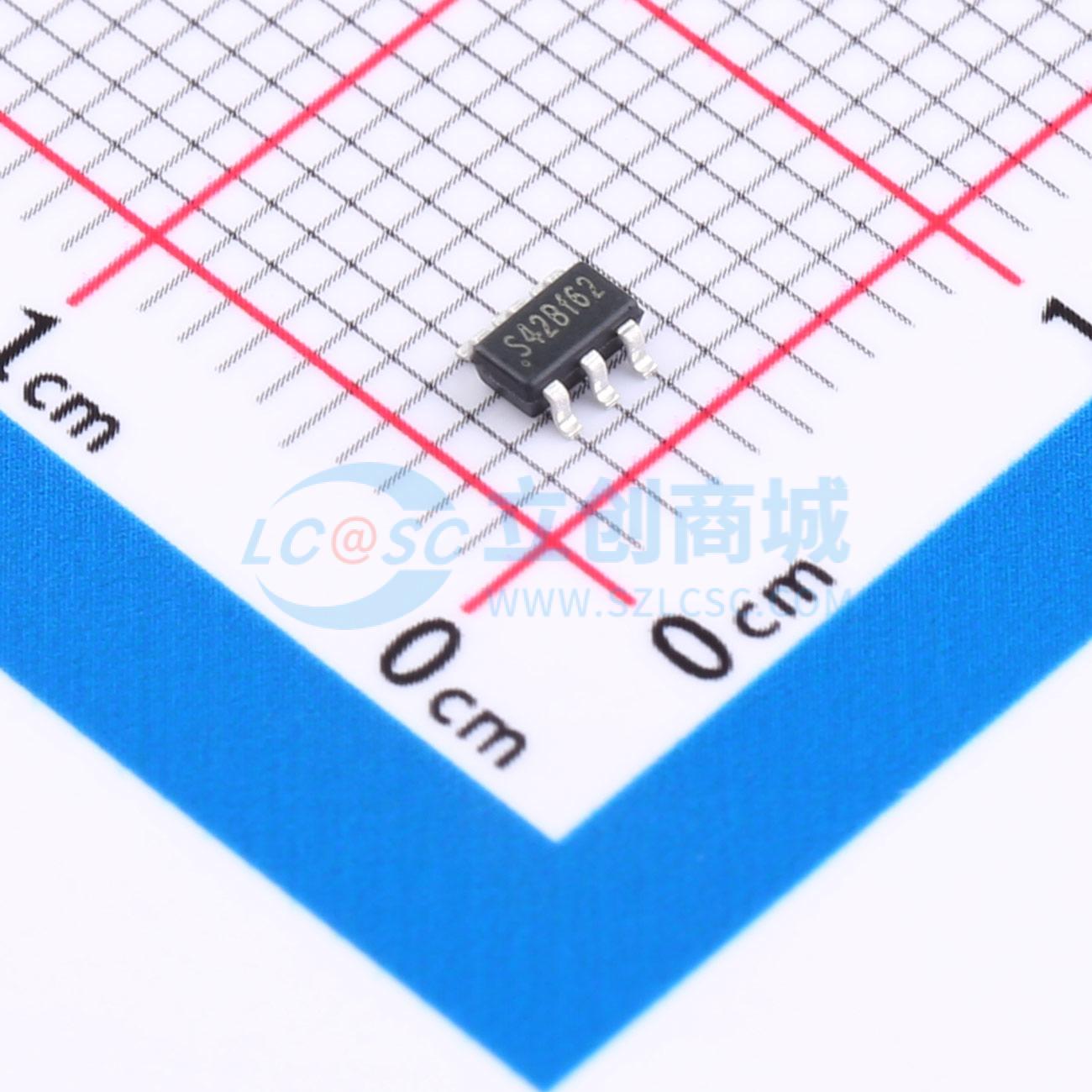

温馨提醒：图片仅供参考，商品以实物为准
MSMP1470BGJ-Z
降压型 2A 3.5V~18V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款完全集成的高效2.0A同步整流降压转换器，可在较宽的输出电流负载范围内高效运行。该器件提供两种工作模式，PWM控制和PFM模式开关控制，可在更宽的负载范围内实现高效率。仅需最少数量的标准外部组件，采用6引脚SOT23-6符合ROHS标准的封装。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MSMP1470BGJ-Z
- 商品编号
- C49208551
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.043433克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.5V~18V | |
| 输出电压 | - | |
| 输出电流 | 2A | |
| 开关频率 | 600kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 400uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；过流保护；打嗝限流 |
商品概述
MSMP1470BGJ-Z是一款完全集成的高效率2.0A同步整流降压转换器。该器件在宽输出电流负载范围内均能高效工作。它提供两种工作模式：PWM控制和PFM模式切换控制，从而在更宽的负载范围内实现高效率。MSMP1470BGJ-Z仅需最少数量的常用标准外部组件，并采用符合ROHS标准的6引脚SOT23-6封装。
商品特性
- 高效率：在5V输出时高达95%
- 600kHz开关频率操作
- 2.0A输出电流
- 无需肖特基二极管
- 3.5V至18V输入电压范围
- 0.8V基准电压
- 采用斜率补偿电流模式控制，提供优异的线路和负载瞬态响应
- 集成内部补偿，可与低ESR陶瓷输出电容器稳定工作
- 具备打嗝模式的过流保护
- 输入过压保护
- 热关断保护
- 浪涌电流限制和软启动功能
- 采用SOT23-6封装
应用领域
- 分布式电源系统
- 数字机顶盒
- 平板电视和显示器
- 笔记本电脑
- 无线和DSL调制解调器
