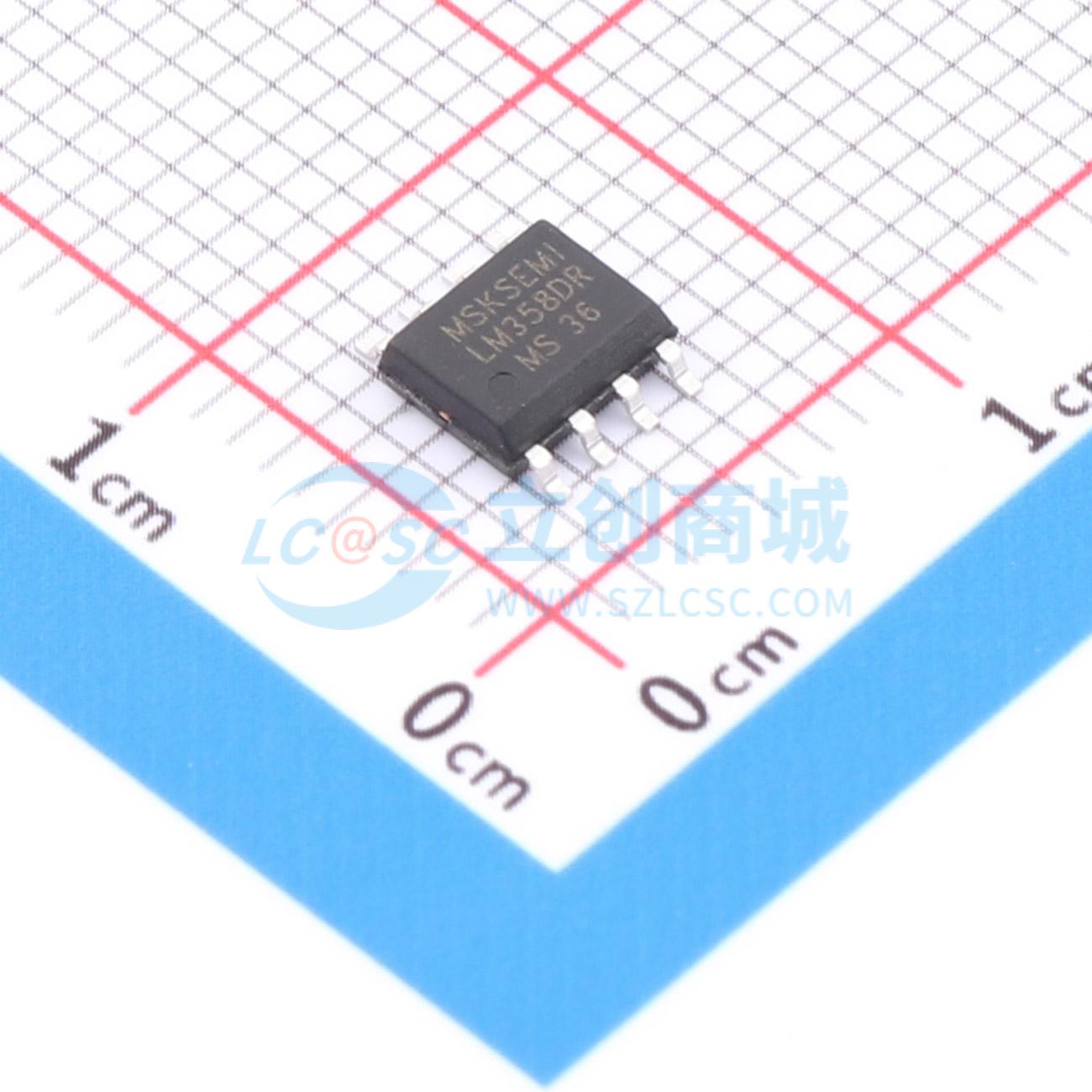

温馨提醒：图片仅供参考，商品以实物为准
MSLM358DR
双路独立、内部频率补偿、单电源或双电源供电的运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MSLM358DR
- 商品编号
- C49208520
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.173936克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | - | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | - | |
| 输入偏置电流(Ib) | 20nA | |
| 输入失调电流(Ios) | 5nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 70dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 500uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 3V~36V | |
| 双电源电压(Vee~Vcc) | -18V~-1.5V；1.5V~18V | |
| 功能特性 | - |
商品概述
MSLM358DR包含两个独立、高增益且内部频率补偿的运算放大器，专为单电源供电工作而设计。该器件也可在分离电源下工作，其低功耗电源电流与电源电压大小无关。典型应用包括传感器放大器、直流增益模块和大多数常规运算放大器电路。
商品特性
- 内部频率补偿，单位增益稳定
- 大电压增益：100dB（典型值）
- 低输入偏置电流：20nA（典型值）
- 低输入失调电压：2mV（典型值）
- 低电源电流：0.5mA（典型值）
- 宽电源电压范围：单电源3V ~ 36V；双电源±1.5V ~ ±18V
- 输入共模电压范围包含地电位
- 大输出电压摆幅：0V ~ VCC-1.5V
- 无铅封装：SOP-8
应用领域
- 电池充电器
- 无绳电话
- 开关电源
