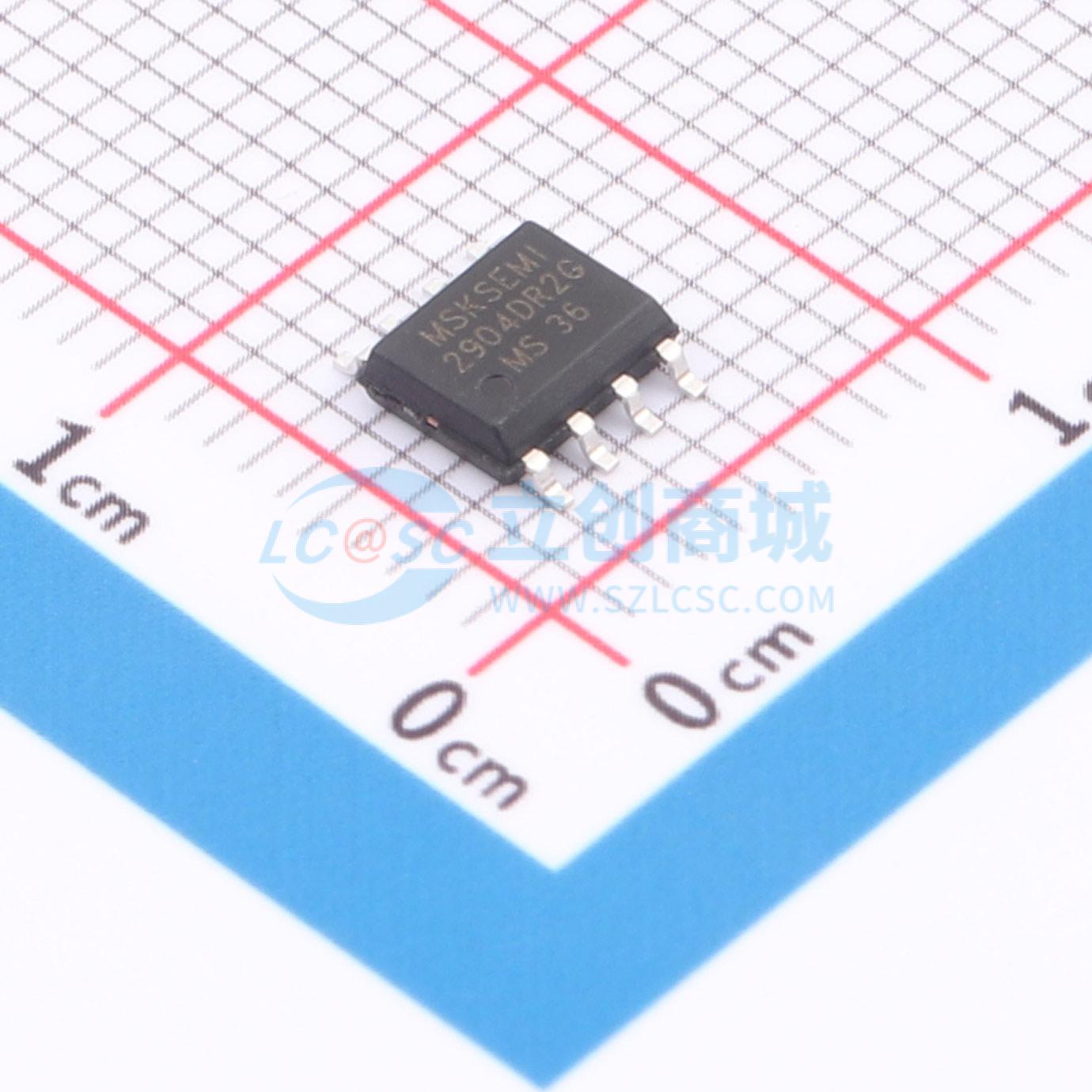

温馨提醒：图片仅供参考，商品以实物为准
MSLM2904DR2G
双通道内部频率补偿单位增益高增益运算放大器，专为单电源和分电源操作设计
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MSLM2904DR2G
- 商品编号
- C49208524
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.174715克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | - | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | - | |
| 输入偏置电流(Ib) | 20nA | |
| 输入失调电流(Ios) | 5nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 70dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 500uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 3V~36V | |
| 双电源电压(Vee~Vcc) | -18V~-1.5V；1.5V~18V | |
| 功能特性 | 内置补偿 |
商品概述
该器件包含两个独立、高增益且内部频率补偿的运算放大器，专为单电源供电操作而设计，也可采用分体电源供电，其低功耗电源电流消耗与电源电压大小无关。典型应用包括传感器放大器、直流增益模块以及大多数常规运算放大器电路。该器件提供SOP-8封装。
商品特性
- 内部频率补偿以实现单位增益
- 大电压增益：100dB（典型值）
- 低输入偏置电流：20nA（典型值）
- 低输入失调电压：2 mV（典型值）
- 低电源电流：0.5~mA（典型值）
- 宽电源电压范围：单电源：3V~至~36V；双电源：±1.5V~至~±18V
- 输入共模电压范围包含地电位
- 大输出电压摆幅：0V~至~VCC-1.5V
- 无铅封装：SOP-8
应用领域
- 电池充电器
- 无绳电话
- 开关电源
