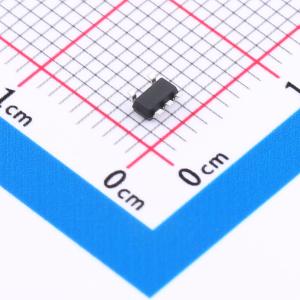

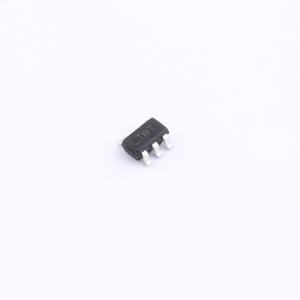

MSTP4054-42

单节锂离子电池恒流/恒压线性充电器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是专门为一节锂离子电池或锂聚合物电池而设计的线性充电器，芯片集成功率晶体管，充电电流可以用外部电阻设定，最大持续充电电流可达500mA，不需要另加阻流二极管和电流检测电阻。包含一个漏极开路输出的状态指示端，用于指示正在充电或充电完成。如果电池电压低于2.9V，用小电流对电池进行预充电。当电池电压超过2.9V时，采用恒流模式对电池充电，充电电流由PROG管脚和GND之间的电阻RPROG确定。当电池电压接近4.2V电压时，充电电流逐渐减小，进入恒压充电模式。当充电电流减小到充电结束阈值EOC时，充电周期结束
品牌名称: MSKSEMI(美森科)
商品型号: MSTP4054-42
商品编号: C49208527
商品封装: SOT23-5L
包装方式: 编带
商品毛重: 0.043233克(g)

商品参数

	属性	参数值
	工作温度	-20℃~+85℃
	电池温度检测	不支持
	0V电池充电	-
	静态电流(Iq)	5nA
	均衡电流	-
	接口类型	-
	功能特性	恒压充电；恒流充电；自动再充电；充电终止；软启动；可编程充电电流；反向电流阻断；涓流充电

商品概述

MSTP4054-42 是一款单节锂离子电池恒流/恒压线性充电器，其简洁的外部应用电路使其非常适合便携式设备。它兼容 USB 电源和适配器电源工作，内部集成了防倒灌电路，无需外部隔离二极管。其热反馈机制可自动调节充电电流，以在大功率操作或高温环境下限制芯片温度。该器件的满充电压为 4.2V，充电电流可通过外部电阻设定。当充电电流降至充电终止电流 (EOC) 时，充电过程自动结束。当输入电源移除后，器件自动进入低电流待机模式，待机电流低至 5nA。

商品特性

最大充电电流：500mA
超低功耗：5nA
无需 MOSFET、检测电阻和隔离二极管
智能热调节功能可最大化充电速率
智能再充电功能
预充电压：4.2V
充电终止电流：75mA
涓流充电阈值：2.9V
封装形式：SOT23-5L
ESD HBM：2KV

应用领域

充电座
蓝牙耳机
GPS
手机
数码相机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.5V~6.5V
	最大充电电流	500mA
	充电饱和电压	4.2V
	放电截止电压	-
	电池类型	锂电池
	电池节数	1
