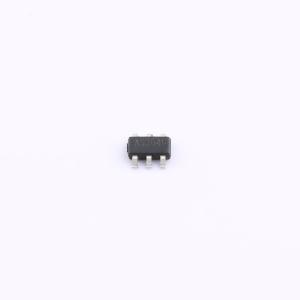

温馨提醒：图片仅供参考，商品以实物为准
MSTPS563200DDCR
降压型 3A 4V~16V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款采用固定导通时间控制技术（COT）的同步降压转换器。主控制环路采用COT模式控制，可使用低ESR的陶瓷电容，无需外部补偿阻件便可实现快速瞬态响应，1.2V输出情况下，0到3A瞬态值仅50mV。固定导通时间控制技术可在更高负载状态下的PWM模式与轻负载工作之间实现无缝转换，使其能够在较轻负载状况下保持高效率。工作输入电压范围为4.0V至16V。输出电压可在0.8V与6V之间进行设置。此外，该芯片软启动时间可调。内部具有过温保护、欠压保护及逐周期限流等功能。采用6引脚TSOT23-6封装，设计工作温度范围为-40℃到85℃。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MSTPS563200DDCR
- 商品编号
- C49208508
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.0426克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~16V | |
| 输出电压 | 800mV~6V | |
| 输出电流 | 3A | |
| 开关频率 | 600kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 600uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；可调软启动；过流保护；打嗝限流 |
商品概述
MSTPS563200DDCR是一款采用固定导通时间控制技术的同步降压转换器。其主控制环路采用COT模式，支持使用低ESR陶瓷电容，无需外部补偿元件即可实现快速瞬态响应。在1.2V输出电压下，0至3A负载瞬变时的输出电压偏差仅为50mV。该技术可在重载PWM模式与轻载工作模式间无缝切换，从而在轻载条件下保持高效率。器件工作输入电压范围为4.0V至16V，输出电压可在0.8V至6V之间设定。此外，其软启动时间可调，并集成了过温保护、欠压保护及逐周期电流限制功能。
商品特性
- COT工作模式
- 超快速瞬态响应
- 支持使用低ESR陶瓷电容
- 低输出纹波
- 基准电压0.8V
- 输出电压范围：0.8V至6V
- 3A输出电流
- 600KHz伪固定频率（5V输出时）
- 轻载模式切换
- 4.0V至16V输入电压范围
- 内部软启动
- 逐周期谷值电流限制
- 集成内部补偿
- 采用TSOT23-6封装
应用领域
- 数字电视
- 家庭网络终端
- 数字机顶盒
- DSL调制器
