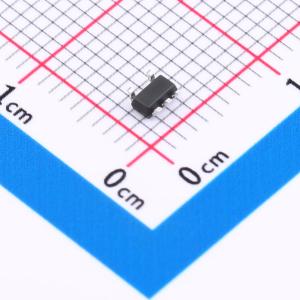

温馨提醒：图片仅供参考，商品以实物为准
MSTLV62568DBVR
降压型 2A 2.6V~5.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是高效的DC-DC降压开关稳压器，能够提供高达2A的输出电流。该器件的输入电压范围为2.6V至5.5V，输出电压范围为0.6V至输入电压。以2MHz的固定频率工作，允许使用小型外部组件，如陶瓷输入和输出电容以及小型电感器，同时仍能提供低输出纹波。这种低噪声输出以及内部同步整流器实现的出色效率，使其成为高功耗线性稳压器的理想替代品。内部软启动控制电路可降低浪涌电流。短路和热关断保护提高了设计的可靠性。采用SOT23-5封装。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MSTLV62568DBVR
- 商品编号
- C49208504
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.044067克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.6V~5.5V | |
| 输出电压 | 600mV~5.5V | |
| 输出电流 | 2A | |
| 开关频率 | 2MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 80uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 逐波限流；过流保护 |
商品概述
MSTLV62568DBVR 是一款高效率、DC-DC 降压型开关稳压器，可提供高达 2A 的输出电流。该器件工作输入电压范围为 2.6V ~ 5.5V，输出电压范围为 0.6V ~ VIN。其 2MHz 的固定工作频率允许使用小型外部元件，如陶瓷输入和输出电容以及小型电感，同时仍能提供低输出纹波。这种低噪声输出以及由内部同步整流器实现的优异效率，使其成为高功耗线性稳压器的理想替代品。内部软启动控制电路可降低浪涌电流。短路和热关断保护提高了设计可靠性。该器件采用 SOT23-5 封装。
商品特性
- 高效率：高达 97%
- 最大输出电流高达 2A
- 2MHz 开关频率
- 低压差 100% 占空比操作
- 内部补偿和软启动
- 电流模式控制
- 基准电压 0.6V
- 逻辑控制关断 (IQ < 1μA)
- 热关断，欠压锁定
- 采用 SOT23-5 封装
应用领域
- 蜂窝电话
- 数码相机
- MP3 和 MP4 播放器
- 机顶盒
- 无线和 DSL 调制解调器
- 笔记本电脑中的 USB 供电设备
- 便携式设备
