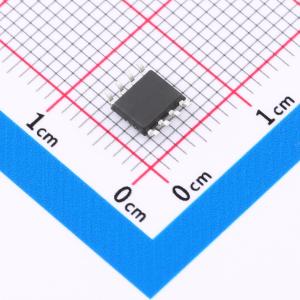

TJA1044T-JSM

带CAN FD的故障保护CAN收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TJA1044的功能集针对12V应用进行了优化，并且具有出色的电磁兼容性（EMC）性能。此外，TJA1044还具备以下特点：•当电源电压关闭时，对CAN总线表现出理想的被动行为•低电流待机模式，支持总线唤醒功能•在高达500kbit/s的速度下，即使没有共模扼流圈，也能保持优秀的EMC性能
品牌名称: JSMSEMI(杰盛微)
商品型号: TJA1044T-JSM
商品编号: C49206893
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.19588克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+125℃
	通道数	1
	静态电流	15uA
	功能特性	唤醒功能；欠压保护；热关断保护；ESD保护；TXD占优超时；低功耗模式

商品概述

TJA1044 是 Mantis 系列高速 CAN 收发器中的一员。它在控制器局域网协议控制器与物理双线 CAN 总线之间提供接口。该收发器专为汽车行业的高速 CAN 应用而设计，为 CAN 协议控制器提供差分发送和接收能力。TJA1044 提供了一套针对 12V 汽车应用优化的功能集，相比 TJA1040 和 TJA1042 等型号有显著改进，并具备出色的电磁兼容性能。此外，TJA1044 还具有以下特点：当电源关闭时，对 CAN 总线呈现理想的无源行为；具有总线唤醒能力的极低电流待机模式；即使在高达 500kbit/s 的速率下，也无需共模扼流圈即可实现出色的 EMC 性能；TJA1044T/3 和 TJA1044TK/3 可直接与供电电压为 2.2V 至 5.5V 的微控制器接口。这些特性使得 TJA1044 成为所有类型高速 CAN 网络的绝佳选择，尤其适用于需要通过 CAN 总线唤醒且要求低功耗模式的节点。TJA1044 实现了 ISO 11898-2:2016 和 SAE J2284-1 至 SAE J2284-5 中定义的 CAN 物理层。TJA1044T 支持高达 1 Mbit/s 的数据速率。其他型号还规定了定义环路延迟对称性的附加时序参数。此实现支持在 CAN FD 快速阶段进行高达 5 Mbit/s 数据速率的可靠通信。

商品特性

完全符合 ISO 11898-2:2016 和 SAE J2284-1 至 SAE J2284-5 标准
具有主机和总线唤醒能力的极低电流待机模式
针对 12V 汽车系统使用进行了优化
深绿色产品（无卤素且符合有害物质限制指令）
TJA1044x/3 型号上的 VIO 输入允许直接与 3V 至 5V 微控制器接口。不带 VIO 引脚的型号可与 3.3V 和 5V 供电的微控制器接口，前提是微控制器的 I/O 口耐压为 5V。
VIO 和非 VIO 型号均提供 SOP-8 和无引线 DFN-8 (3.0×3.0 mm) 封装；DFN-8 封装具备改进的自动光学检测能力。
在所有供电条件下功能行为均可预测
未上电时收发器与总线断开（零负载）
发送数据和总线显性超时功能
TXD 和 STB 输入引脚内部偏置
总线引脚具备高 ESD 处理能力
总线引脚在汽车环境中可防止瞬态干扰
VCC 和 VIO 引脚上的欠压检测
热保护

应用领域

汽车与运输
车身控制模块
汽车网关
高级驾驶辅助系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	CAN收发器
	类型	CAN-FD收发器
	数据速率	5Mbps
	工作电压	4.5V~5.5V
	工作电流	80mA
