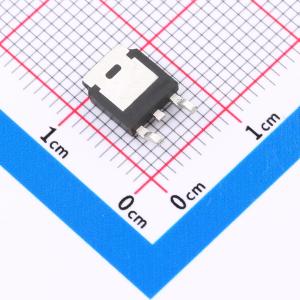

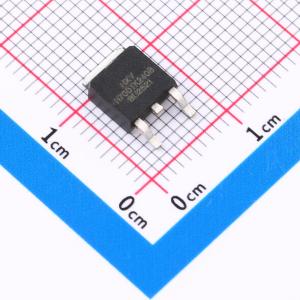

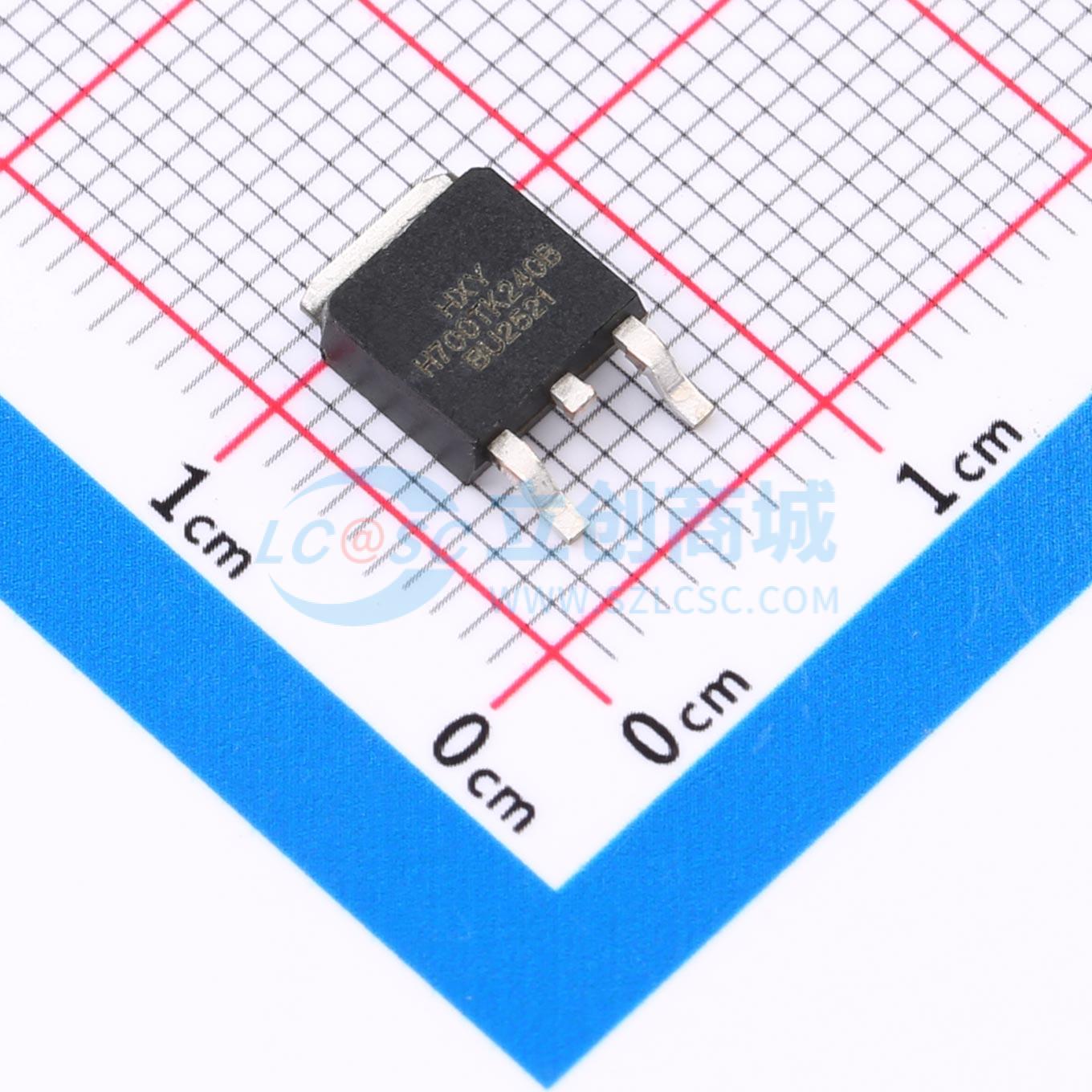

HINN700TK240B
725V增强型GaN功率晶体管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 本产品为氮化镓高电子迁移率晶体管（GaN HEMT），属于N沟道增强型器件，具备出色的高频开关特性和低导通损耗。主要参数包括：漏极电流ID为10A，漏源电压VDSS最高可达700V，导通电阻RDON为160mΩ，适用于高效率功率转换设计。该晶体管可广泛应用于消费类电子产品、高性能电源适配器、无线充电系统以及小型化电机驱动电路中，满足对空间与效率有较高要求的设计场景。
- 商品型号
- HINN700TK240B
- 商品编号
- C49206786
- 商品封装
- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 0.78克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 氮化镓晶体管(GaN HEMT) | |
| 类型 | N沟道 | |
| 技术路线 | E-mode | |
| 漏源电压(Vdss) | 725V | |
| 连续漏极电流(Id) | 10A | |
| 耗散功率(Pd) | 73W | |
| 阈值电压(Vgs(th)) | 1.6V |
| 属性 | 参数值 | |
|---|---|---|
| 数量 | 1个N沟道 | |
| 栅极电荷量(Qg) | 2.3nC | |
| 输入电容(Ciss) | 83pF | |
| 反向传输电容(Crss) | 0.4pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 27pF | |
| 导通电阻(RDS(on)) | 160mΩ |
商品概述
HINN700TK240B 是一款采用 TO-252-2L 封装的 725V 增强型硅基氮化镓功率晶体管。氮化镓材料特性支持高电流、高击穿电压和高开关频率。TO-252-2L 封装具有低寄生电感、强散热能力和高可焊性，使氮化镓器件能更好地应用于消费和工业领域。
商品特性
- 725V 增强型氮化镓功率开关
- 最大导通电阻 RDS(on) 为 200mΩ
- 栅极推荐驱动电压 0V ~ 6V
- 超低品质因数
- 超高开关频率
- 反向电流能力
- 零反向恢复损耗
- 单片集成 ESD 保护
- 符合 RoHS、无铅、REACH 标准
应用领域
- AC-DC 转换器
- DC-DC 转换器
- 图腾柱功率因数校正
- 快速充电
- 电源适配器
