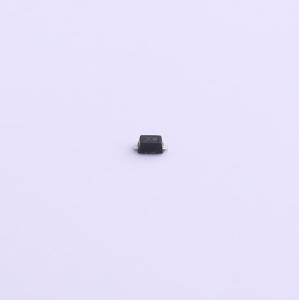

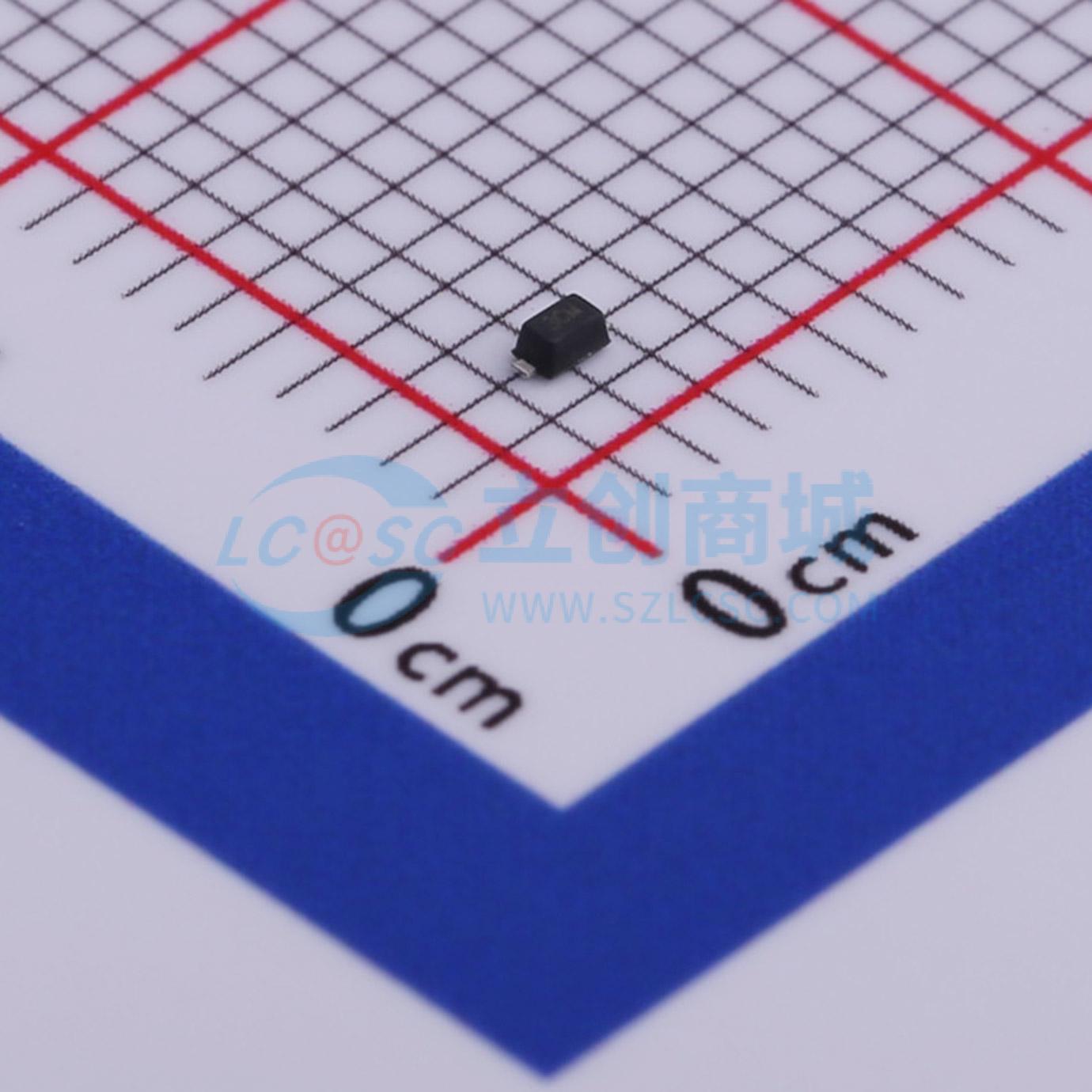

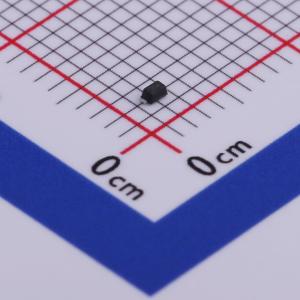

ESD5B3CM
单向ESD 3.3V截止 峰值脉冲电流：23A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 个人消费电子、智能家居、监控门禁、车载电子
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- ESD5B3CM
- 商品编号
- C502583
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 18V | |
| 峰值脉冲电流(Ipp) | 23A | |
| 峰值脉冲功率(Ppp) | 400W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2；IEC 61000-4-4 | |
| 类型 | ESD | |
| Cj-结电容 | 38pF |
商品概述
ESD5B3CM旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使其成为电路板空间有限设计中静电放电保护的理想选择。由于其尺寸小，适用于手机、便携式设备、数码相机、电源和许多其他电路板空间有限的便携式应用。此外，由于其电容低，还适用于高速线路应用等高频设计。 该器件专门设计用于保护连接到数据和传输线路的敏感元件，使其免受静电放电（ESD）和电快速瞬变（EFT）引起的过电压影响。
商品特性
- 峰值功率耗散：400W（8/20μs）
- IEC61000 - 4 - 2（ESD）±30kV（空气），±30kV（接触）
- IEC61000 - 4 - 4（EFT）40A（5/50ns）
- 保护单向I/O线
- 低钳位电压
- 低泄漏电流
- 低电容
- 工作电压：3.3V
- 符合MSL 3要求
应用领域
-高速线路-串行和并行端口-笔记本电脑、台式机、服务器-投影电视-手机及配件-便携式仪器-外围设备
