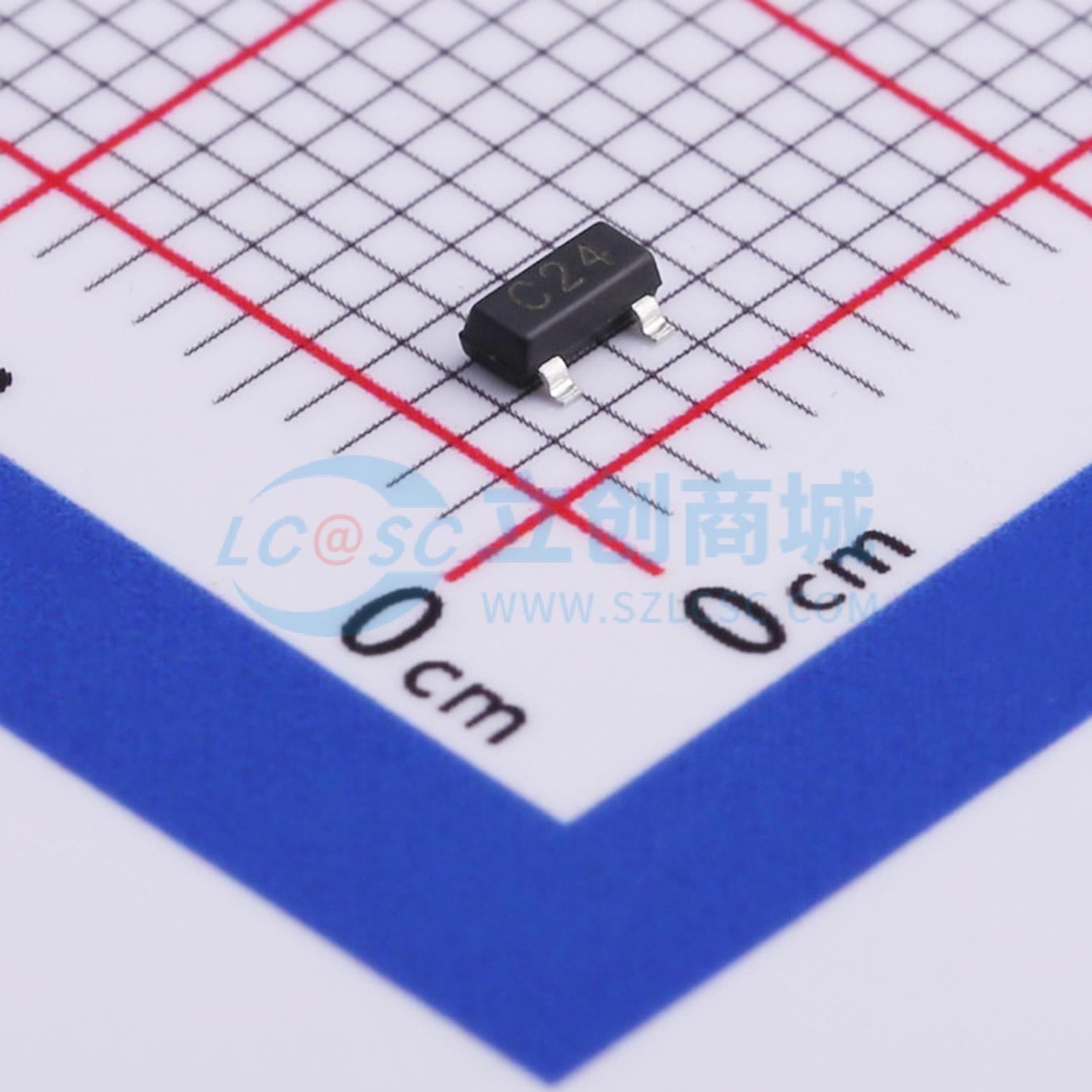

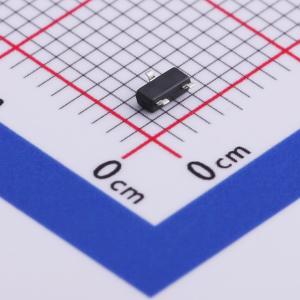

温馨提醒：图片仅供参考，商品以实物为准
SM24QC
双向ESD 24V截止 峰值脉冲电流：3A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 个人消费电子、智能家居、监控门禁、车载电子
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- SM24QC
- 商品编号
- C502601
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 50V | |
| 峰值脉冲电流(Ipp) | 3A | |
| 峰值脉冲功率(Ppp) | 200W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 26V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2；IEC 61000-4-4；IEC 61000-4-5 | |
| 类型 | ESD | |
| Cj-结电容 | 13pF |
商品概述
SM24QC 专为保护高速和容错网络中的 CAN 收发器免受静电放电 (ESD) 和其他有害瞬态电压事件的影响而设计。该器件采用单个紧凑型 SOT-23 封装，为每条数据线提供双向保护，为系统设计人员提供了一种低成本的选择，以提高系统可靠性并满足严格的电磁干扰 (EMI) 要求。
商品特性
- 200W 峰值脉冲功率 (8/20μs)
- IEC61000-4-2 (ESD) ± 15kV (空气放电)，± 8kV (接触放电)
- IEC61000-4-4 (EFT) 40A (5/50ns)
- IEC61000-4-5 (浪涌) 3A (8/20μs)
- 工作电压：24V
- 低钳位电压
- 低漏电流
- 符合 RoHS 标准
应用领域
- DeviceNet
- 低速和高速 CAN
- 智能配电系统 (SDS)
- 控制器局域网 - CAN 2.1 / CAN FD
