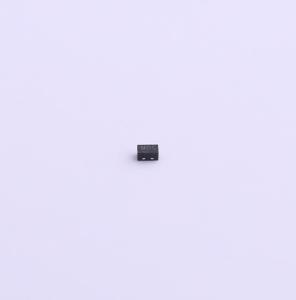

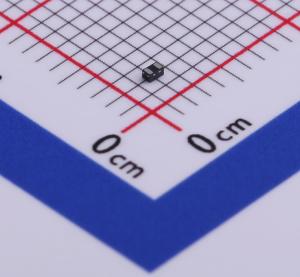

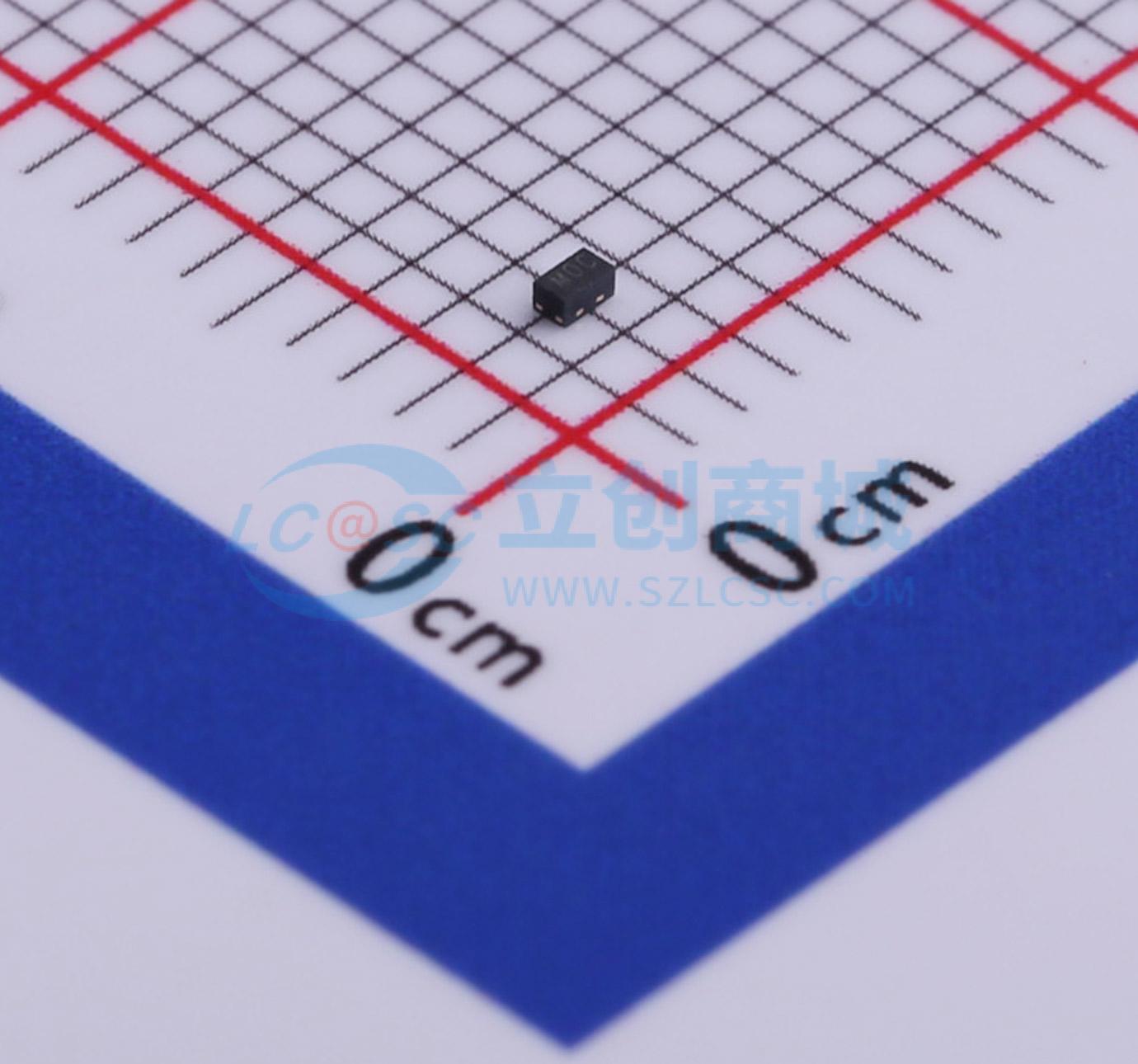

ESD1201OC

ESD 12V截止峰值脉冲电流：5A

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: 个人消费电子、智能家居、监控门禁、车载电子
品牌名称: MDD(辰达半导体)
商品型号: ESD1201OC
商品编号: C502604
商品封装: DFN1006-2
包装方式: 编带
商品毛重: 0.024克(g)

商品参数

商品概述

ESD1201OC是一款低电容瞬态电压抑制器（TVS），旨在为数据、控制或电源线提供静电放电（ESD）保护。ESD1201OC的最大电容仅为15pF，用于保护对寄生效应敏感的系统，使其免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级标准（±15kV空气放电、±8kV接触放电）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等要求。ESD1201OC采用超小型DFN1006封装。每个ESD1201OC器件可保护一条数据线。它为系统设计人员在空间有限的情况下保护单条数据线提供了灵活性。

商品特性

峰值功率耗散：150 W（8/20μs）
关断电压：12V
低电容：15pF（最大值）
保护I/O端口
低钳位电压
低泄漏电流
低电容
响应时间 < 1 ns
满足MSL 1要求
可替代MLV（0402）

应用领域

-手机及配件-串行和并行端口-投影电视-笔记本电脑、台式电脑和服务器-便携式仪器-外围设备-MP3播放器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	-
	反向截止电压(Vrwm)	12V
	钳位电压	26V
	峰值脉冲电流(Ipp)	5A
	峰值脉冲功率(Ppp)	150W
	击穿电压	13.3V

	属性	参数值
	反向电流(Ir)	200nA
	通道数	单路
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	15pF
