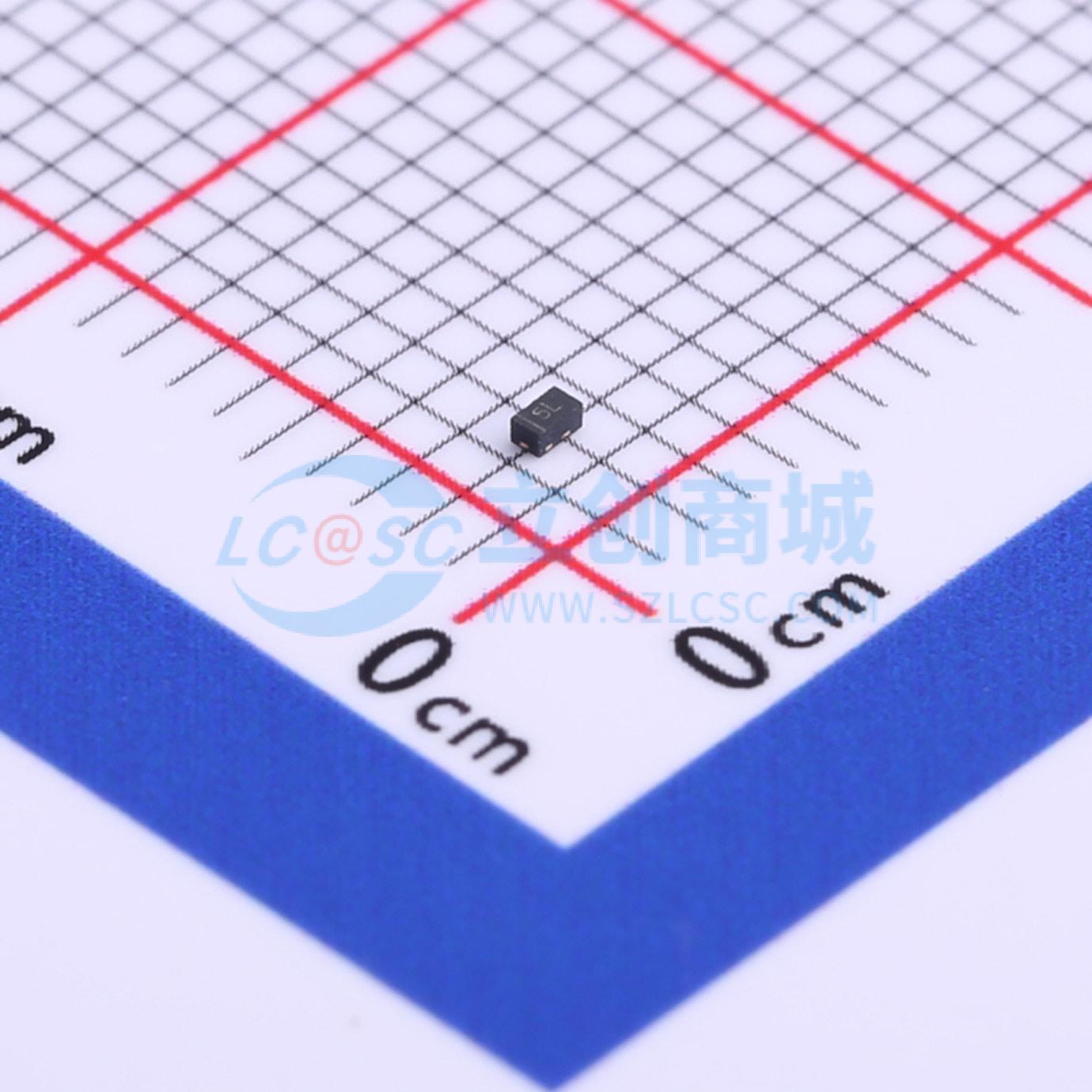

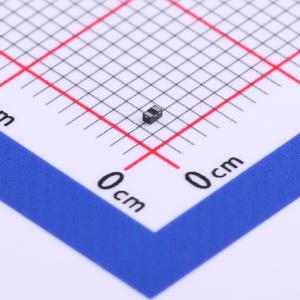

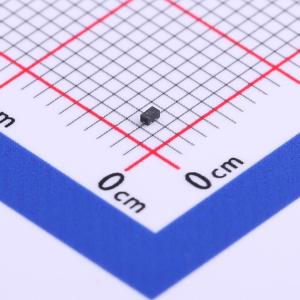

ESD0501L

ESD 5V截止峰值脉冲电流：4A

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: 个人消费电子、智能家居、监控门禁、车载电子
品牌名称: MDD(辰达半导体)
商品型号: ESD0501L
商品编号: C502605
商品封装: DFN1006-2
包装方式: 编带
商品毛重: 0.011克(g)

商品参数

商品概述

ESD0501L是一款低电容瞬态电压抑制器（TVS），专为高速数据接口提供静电放电（ESD）保护而设计。ESD0501L的典型电容为0.4pF，旨在保护对寄生效应敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级标准（±15kV空气放电、±8kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变脉冲群 - EFT）（40A、5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。ESD0501L采用超小型DFN1006封装。每个ESD0501L器件可保护一条高速数据线。它为系统设计人员在空间有限的情况下保护单条数据线提供了灵活性。低电容、超小尺寸和高ESD鲁棒性等综合特性，使ESD0501L非常适合高速数据端口和高频线路应用，如手机和高清视觉设备。

商品特性

峰值功率耗散：60W（8/20μs）
高速数据线瞬态保护
IEC61000 - 4 - 2（ESD）±20kV（空气放电）、±20kV（接触放电）
IEC61000 - 4 - 4（EFT）40A（5/50ns）电缆放电事件（CDE）
针对高速线路优化的封装
低钳位电压
低电容：0.4pF（典型值）
低泄漏电流

应用领域

串行ATA
台式机、服务器和笔记本电脑
手机
MDDI端口
USB数据线保护
显示端口
数字视频接口（DVI）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	-
	反向截止电压(Vrwm)	5V
	钳位电压	15V
	峰值脉冲电流(Ipp)	4A
	峰值脉冲功率(Ppp)	60W
	击穿电压	6V

	属性	参数值
	反向电流(Ir)	100nA
	通道数	单路
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-2；IEC 61000-4-4
	类型	ESD
	Cj-结电容	0.4pF
