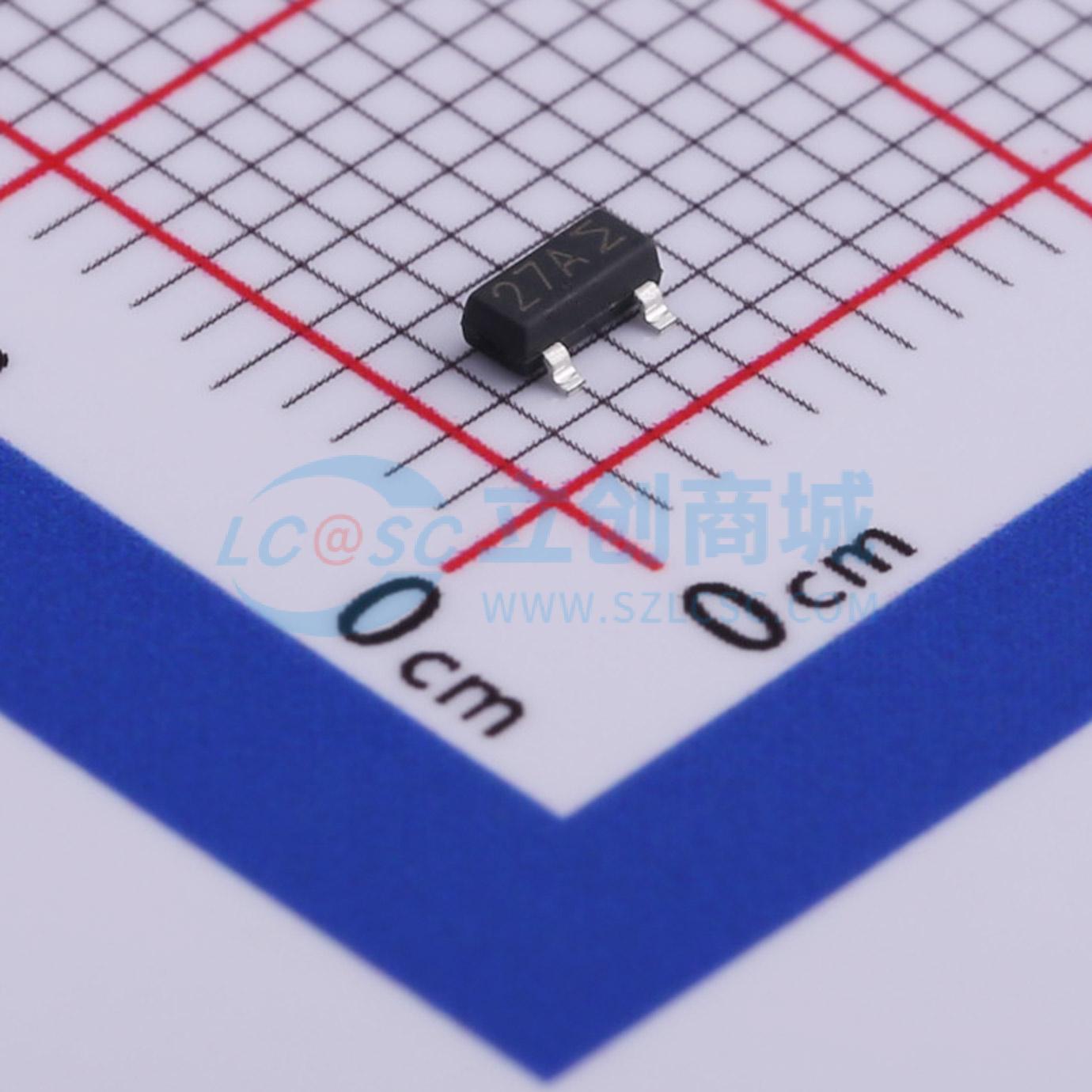

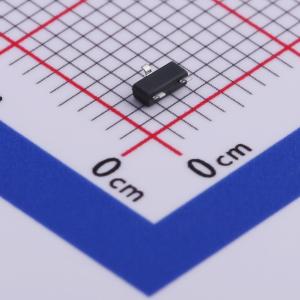

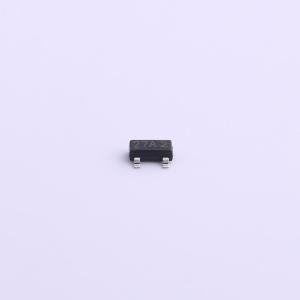

MMBZ27VAL
单向ESD 22V截止 峰值脉冲电流：1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 个人消费电子、智能家居、监控门禁、车载电子
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- MMBZ27VAL
- 商品编号
- C502597
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 22V | |
| 钳位电压 | 40V | |
| 峰值脉冲电流(Ipp) | 1A | |
| 峰值脉冲功率(Ppp) | 40W | |
| 击穿电压 | 27V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50nA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | - |
商品概述
双片式齐纳二极管专为需要瞬态过压保护功能的应用而设计。它们适用于对电压和静电放电（ESD）敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备等应用场景。其双结共阳极设计仅用一个封装即可保护两条独立线路。这些器件非常适合电路板空间有限的情况。
商品特性
- SOT - 23封装可实现两种独立的单向配置或单双向配置。
- 工作峰值反向电压3V至22V
- 标准齐纳击穿电压5.6V至27V
- 按图6波形，1.0ms时峰值功率为24W（单向）
- ESD等级：人体模型3B级（>16kV）；机器模型C级（>400V）
- ESD等级：符合IEC61000 - 4 - 2标准4级，±30kV接触放电
- 低泄漏电流<5.0μA
- 符合MSL 1要求
应用领域
-计算机-打印机-商用机器-通信系统-医疗设备
