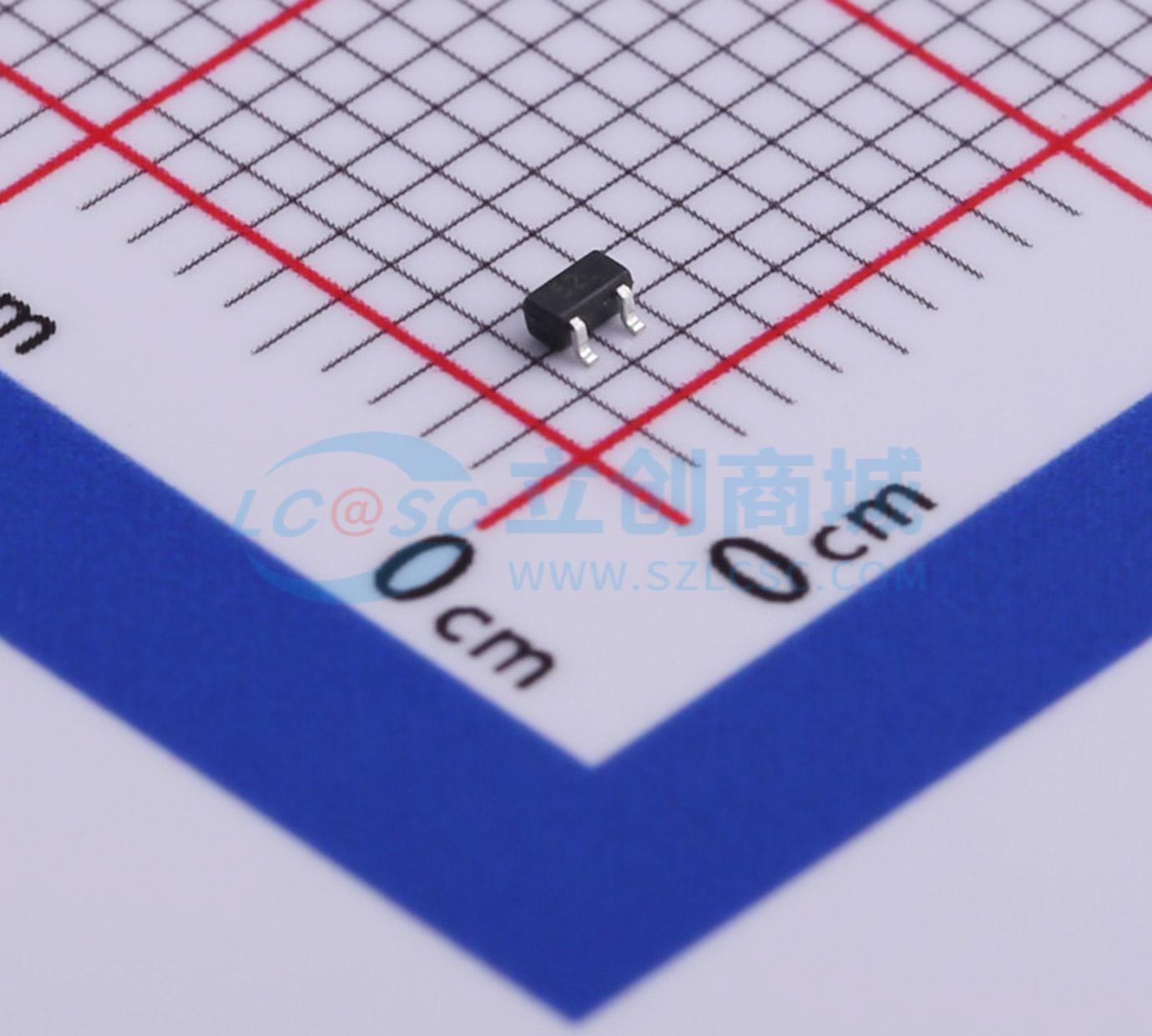

温馨提醒：图片仅供参考，商品以实物为准
ESD0502T5L
ESD 5V截止 峰值脉冲电流：4A
- 描述
- 个人消费电子、智能家居、监控门禁、车载电子
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- ESD0502T5L
- 商品编号
- C502590
- 商品封装
- SOT-523
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | - | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 10V；15V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 60W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2；IEC 61000-4-4 | |
| 类型 | ESD | |
| Cj-结电容 | 0.2pF |
商品概述
ESD0502T5L是一款超低电容瞬态电压抑制器（TVS），专为高速数据接口提供静电放电（ESD）保护而设计。ESD0502T5L典型电容仅为0.2pF（I/O到I/O），旨在保护对寄生效应敏感的系统免受过压和过流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级标准（±15kV空气放电、±8kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A、5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。 ESD0502T5L采用小型SOT - 523封装。每个ESD0502T5L器件可保护两条高速数据线。低电容、小尺寸和高ESD鲁棒性的综合特性，使ESD0502T5L非常适合高速数据端口和高频线路应用。ESD0502T5L的低钳位电压可确保受保护IC承受的应力最小。
商品特性
- 峰值功率耗散：60W（8/20μs）
- 高速数据线瞬态保护
- IEC61000 - 4 - 2（ESD）±15kV（空气放电）、±8kV（接触放电）
- IEC61000 - 4 - 4（EFT）40A（5/50ns）电缆放电事件（CDE）
- 小封装（1.6mmx0.8mmx0.75mm）
- 保护两条数据线
- 低钳位电压
- 低电容：典型值0.2pF（I/O - I/O）
- 低泄漏电流
- 符合MSL 1要求
应用领域
- 串行ATA
- 台式机、服务器和笔记本电脑
- PCI Express
- MDDI端口
- USB数据线保护
- HDMI端口
- 数字视频接口（DVI）
