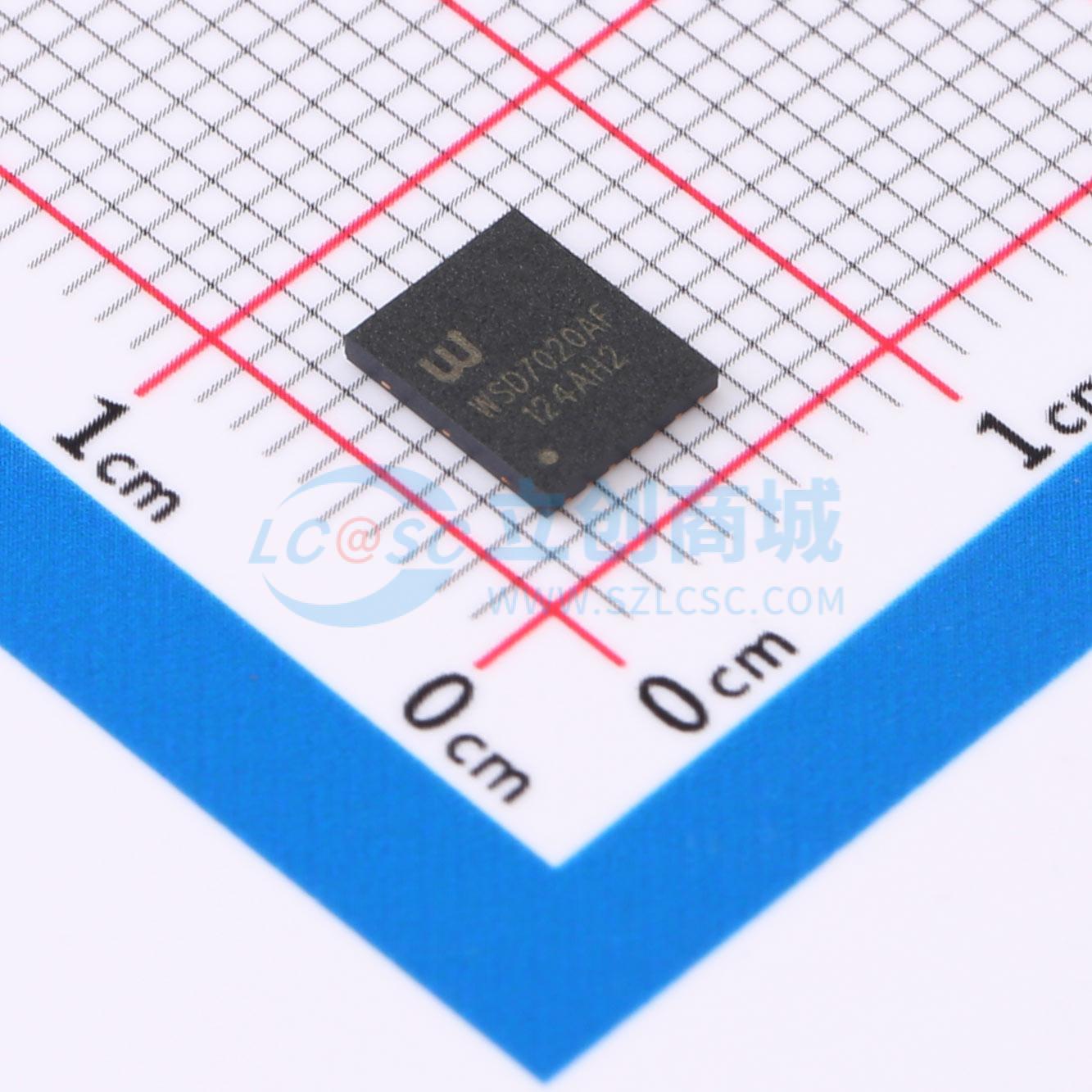

WSD7020AF
12V高边开关芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高边开关，双通道；23mΩ，DFN5*6-14L封装，AEC-Q100认证，单芯片设计
- 品牌名称
- Winsemi(稳先微)
- 商品型号
- WSD7020AF
- 商品编号
- C48996609
- 商品封装
- DFN-14L(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.139克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 2 | |
| 输入控制逻辑 | - | |
| 工作电压 | 4.5V~28V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 7.5A | |
| 导通电阻 | 23mΩ | |
| 功能特性 | 过压保护；短路保护；过温保护；过流保护；欠压锁定 | |
| 工作温度 | -40℃~+150℃ |
商品概述
WSD7020AF 是一款智能高边功率开关，采用双通道设计，导通电阻为 23mΩ，封装为 DFN5×6-14L，并通过 AEC-Q100 认证。
商品特性
- 单通道器件
- 待机电流小于 2.0μA
- 兼容 3.3V 和 5V 逻辑输入
- 符合 RoHS 标准且无铅
- 通过 AEC-Q100 认证
- 通过高精度比例电流镜实现负载电流的多路复用模拟反馈诊断
- 关断状态开路负载检测
- 输出对 VS 短路检测
- 欠压关断
- 过压钳位
- 负载电流限制
- 输出短路保护
- 快速热瞬态自限流
- 防止接地丢失和电源 V 丢失的保护
- 热关断指示
- 静电放电保护
应用领域
- 适用于阻性、感性和容性负载
- 特别适用于汽车信号灯
