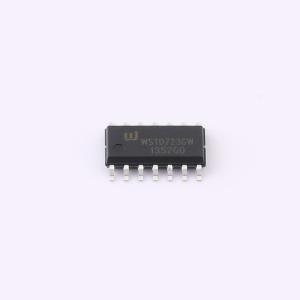

温馨提醒：图片仅供参考，商品以实物为准
WSTD723GW
24V高边开关芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高边开关，双通道；70mΩ，SOP-14L封装，AEC-Q100认证，单芯片设计
- 品牌名称
- Winsemi(稳先微)
- 商品型号
- WSTD723GW
- 商品编号
- C48996616
- 商品封装
- SOP-14L
- 包装方式
- 编带
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 2 | |
| 输入控制逻辑 | - | |
| 最大连续电流 | 4A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 7V~58V | |
| 导通电阻 | 70mΩ | |
| 工作温度 | -40℃~+150℃ | |
| 特性 | 过热保护(OTP)；欠压保护(UVP) |
商品特性
- 双通道设备
- 极低的待机电流
- 3.3 V 和 5 V 兼容逻辑输入
- 优化的电磁兼容性
- 快速开关设备
- 宽工作电压范围
- 带开漏输出和集成上拉电阻的诊断反馈
- 关断状态下的开路负载检测
- OUT 短路到 VS 检测
- 导通状态下热关断反馈
- 两个通道的诊断反馈在反向电流情况下正常工作
- 欠压关断
- 过压钳位
- 负载电流限制
- 快速热瞬态自限
- 热关断
- 防止接地丢失和 Vbb 丢失的保护
- 带外部电阻的反接电池保护
- 静电放电保护
应用领域
- 适用于电阻性、电感性和电容性负载
- 替代机电继电器、保险丝和分立电路
- 最适合高浪涌电流的负载，如灯具
- 适用于 12 V 和 24 V 卡车 + 拖车和运输系统
