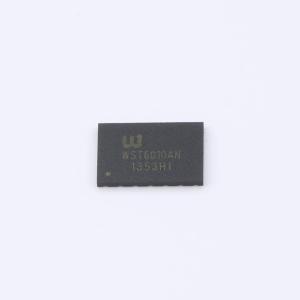

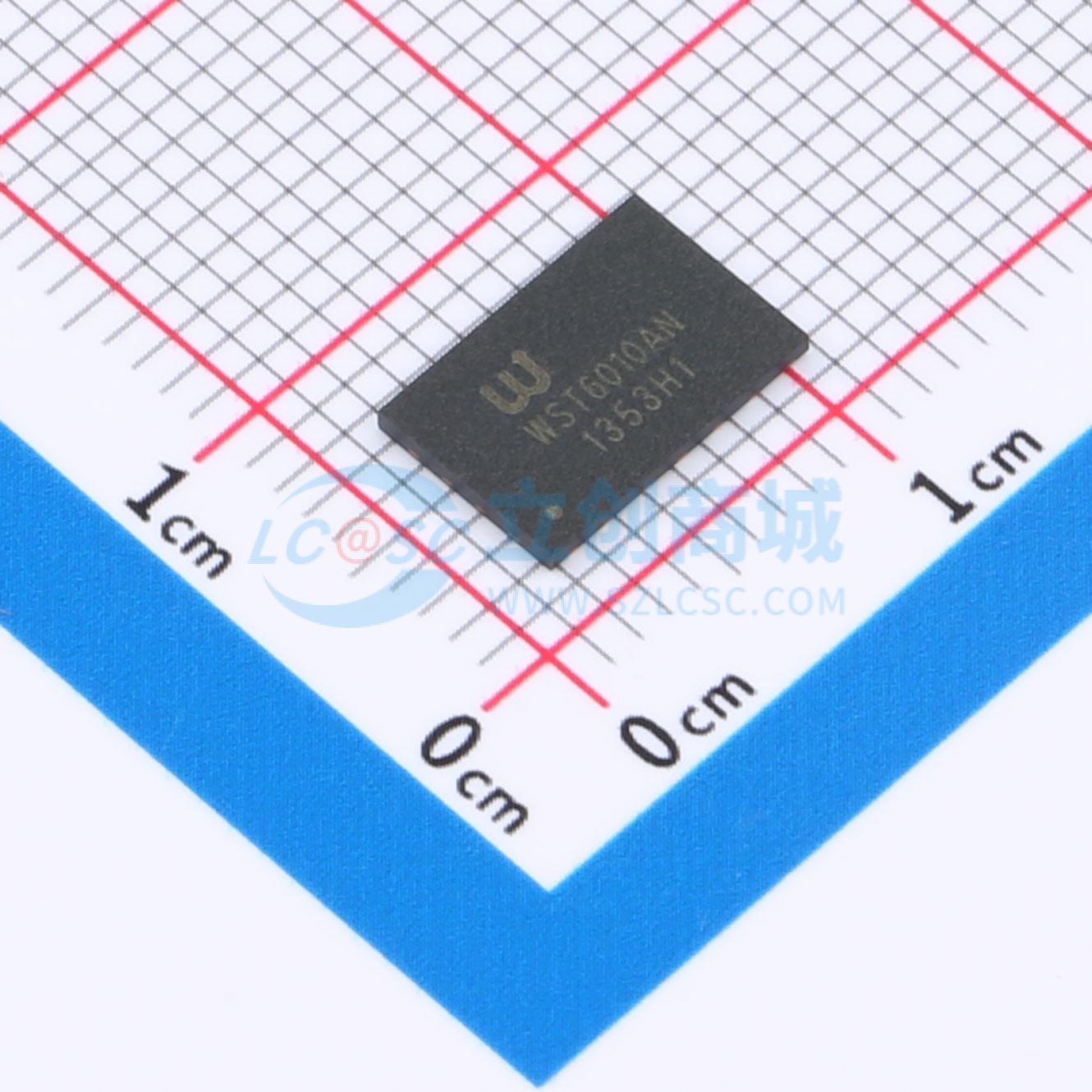

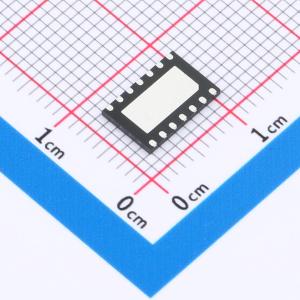

WST6010AN

智能单通道高端功率开关，9mΩ，DFN9x6-14L，符合AEC-Q100标准

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 高边开关，单通道；9mΩ，DFN9*6-14L封装，AEC-Q100认证，单芯片设计
品牌名称: Winsemi(稳先微)
商品型号: WST6010AN
商品编号: C48996624
商品封装: DFN-14L(9x6)
包装方式: 编带
商品毛重: 0.27克(g)

商品参数

	属性	参数值
	最大连续电流	12A
	导通电阻	9mΩ
	功能特性	过温保护；过压保护；过流保护；短路保护；锁存保护；欠压锁定
	工作温度	-40℃~+150℃

商品概述

WST6010AN是一款通过AEC-Q100认证的智能单通道高边功率开关，采用DFN9×6-14L封装，导通电阻为9mΩ。该器件设计用于驱动阻性、感性和容性负载，可替代机电继电器、保险丝和分立电路，尤其适用于具有高浪涌电流的负载。其内置全面的诊断与保护功能，包括比例负载电流检测、开路/短路检测、过载与热关断锁存等，并具有优化的电磁兼容性和极低的电磁敏感度。逻辑输入兼容3.3V和5V系统，静态电流极低。

商品特性

单通道器件
极低的静态电流
兼容3.3V和5V的逻辑输入
优化的电磁兼容性
极低的电磁敏感度
比例负载电流检测，宽电流范围内检测精度高
关断状态开路负载检测
输出对VS短路检测
过载及对地短路锁存关断
热关断锁存
极低的电流检测漏电流
欠压关断
过压钳位
负载电流限制
快速热瞬态自限制
防止接地丢失和VS丢失的保护
热关断
静电放电保护

应用领域

适用于阻性、感性和容性负载
替代机电继电器、保险丝和分立电路
适用于具有高浪涌电流的负载（如灯具）
适用于12V和24V卡车、拖车及运输系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效
	工作电压	8V~36V
