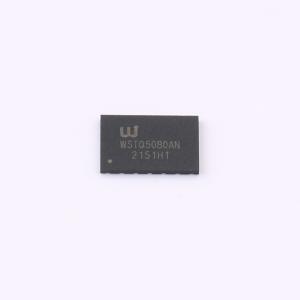

WSTQ5080AN
48V高边开关芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高边开关，四通道；70mΩ，DFN9*6-14L封装，AEC-Q100认证，单芯片设计
- 品牌名称
- Winsemi(稳先微)
- 商品型号
- WSTQ5080AN
- 商品编号
- C48996625
- 商品封装
- DFN-14L(6x9)
- 包装方式
- 编带
- 商品毛重
- 0.231克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 4 | |
| 输入控制逻辑 | - | |
| 工作电压 | 5V~58V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 2.5A | |
| 导通电阻 | 80mΩ | |
| 功能特性 | 过温保护；过流保护；短路保护；锁存保护；过压保护；欠压锁定 | |
| 工作温度 | -40℃~+150℃ |
商品特性
- 符合 PRO-SIL™ 标准，支持集成商根据 ISO 26262:2018 第 8-13 条款评估硬件元件
- 四通道器件
- 极低的待机电流
- 兼容 3.3 V 和 5 V 逻辑输入
- 优化的电磁兼容性
- 极低的电磁敏感度
- 比例负载电流检测
- 宽电流范围内的高精度电流检测
- 关断状态开路负载检测
- 输出对电源短路检测
- 过载及对地短路锁存关断
- 热关断锁存
- 极低的电流检测漏电流
- 欠压关断
- 过压钳位
- 负载电流限制
- 快速热瞬态自限制
- 防止接地丢失和电源丢失的保护
- 热关断
应用领域
- 电阻性、电感性和电容性负载
- 替代机电继电器、保险丝和分立电路
- 高浪涌电流负载
- 24 V 与 48 V 卡车、挂车及运输系统
