温馨提醒：图片仅供参考，商品以实物为准

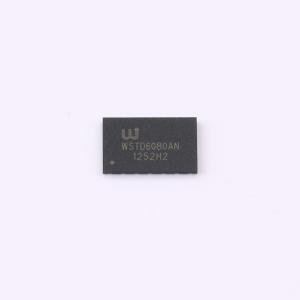

WSTD6080AN
用于24V汽车应用的带电流感应模拟反馈的高端驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高边开关，双通道；70mΩ，DFN9*6-14L封装，AEC-Q100认证，单芯片设计
- 品牌名称
- Winsemi(稳先微)
- 商品型号
- WSTD6080AN
- 商品编号
- C48996620
- 商品封装
- DFN-14L(9x6)
- 包装方式
- 编带
- 商品毛重
- 0.232克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 2 | |
| 输入控制逻辑 | - | |
| 工作电压 | 8V~36V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 5A | |
| 导通电阻 | 70mΩ | |
| 功能特性 | 短路保护；过流保护；锁存保护；过温保护；过压保护；欠压锁定 | |
| 工作温度 | -40℃~+150℃ |
商品概述
智能双通道高边功率开关，导通电阻70mΩ，采用DFN9×6-14L封装，符合AEC-Q100标准。
商品特性
- 双通道设计
- 极低待机电流
- 兼容3.3V与5V逻辑输入
- 优化的电磁兼容性
- 极低的电磁敏感度
- 比例负载电流检测
- 宽电流范围内的高精度电流检测
- 关断状态开路负载检测
- 输出对VS短路检测
- 过载及对地短路锁存关断
- 热关断锁存保护
- 极低的电流检测漏电流
- 欠压关断
- 过压钳位
- 负载电流限制
- 快速热瞬态自限制
- 接地丢失与VS丢失保护
- 热关断
- 静电放电保护
应用领域
- 阻性、感性和容性负载
- 替代机电继电器、保险丝及分立电路
- 高浪涌电流负载（如灯具）
- 12V与24V卡车、拖车及运输系统
