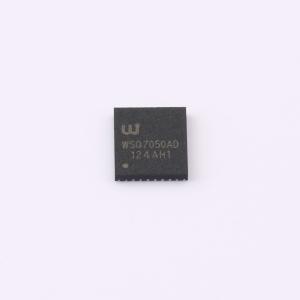

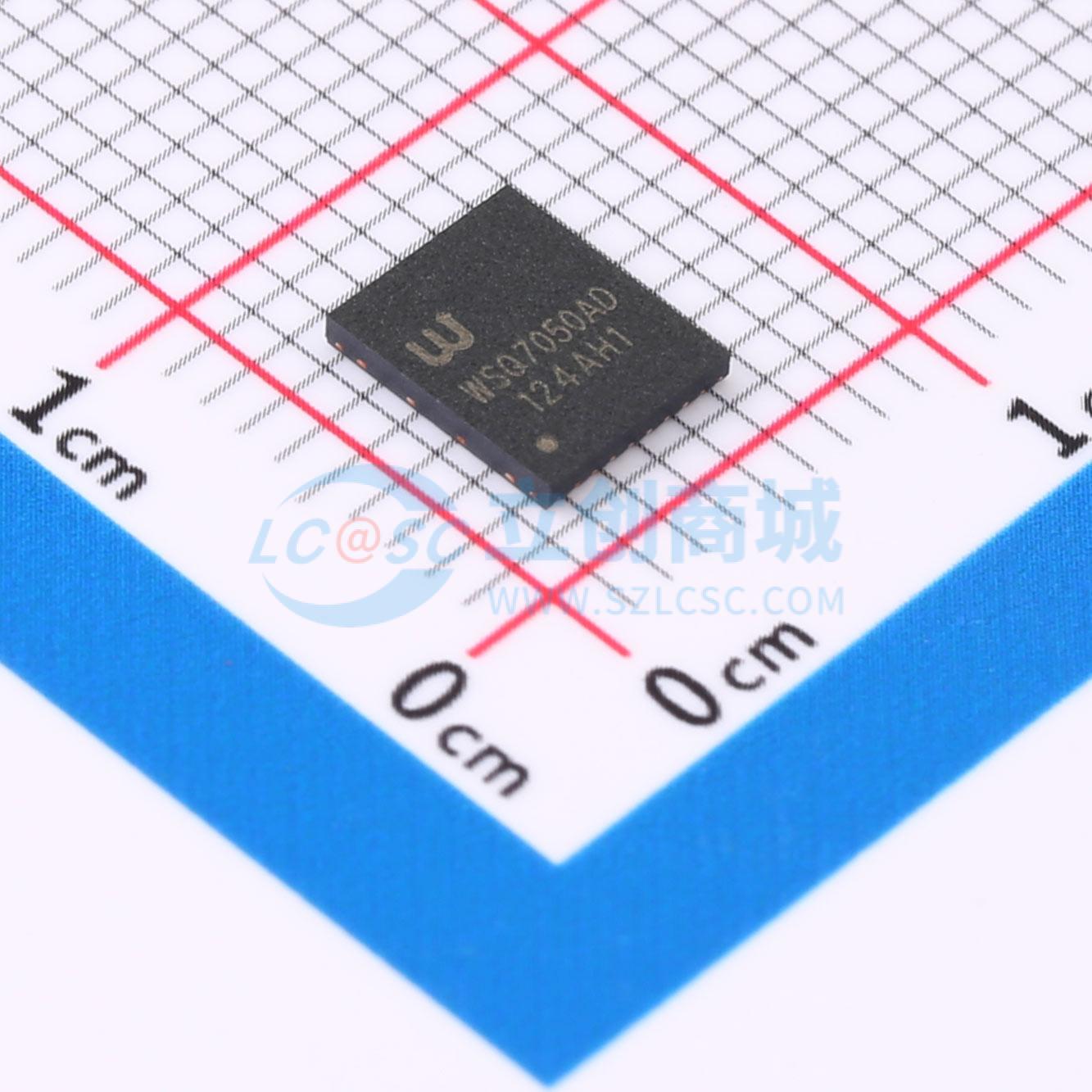

WSQ7050AD
12V高边开关芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高边开关，四通道；42mΩ，DFN5*6-16L封装，AEC-Q100认证，单芯片设计
- 品牌名称
- Winsemi(稳先微)
- 商品型号
- WSQ7050AD
- 商品编号
- C48996612
- 商品封装
- DFN-16L(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.143克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 4 | |
| 输入控制逻辑 | 高电平有效 | |
| 工作电压 | 4.5V~28V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 5A | |
| 导通电阻 | 42mΩ | |
| 功能特性 | 过温保护；过流保护；短路保护；过压保护；锁存保护；欠压锁定 | |
| 工作温度 | -40℃~+150℃ |
商品概述
WSQ7050AD 是一款智能高边功率开关，采用四通道设计，导通电阻为 42mΩ，封装为 DFN5×6-16L，并通过了 AEC-Q100 认证。它集成了高精度比例电流镜，提供负载电流的多路复用模拟反馈，具备关断状态开路负载检测和输出对 VS 短路检测功能。保护功能包括欠压关断、过压钳位、负载电流限制、输出短路保护、快速热瞬态自限流、接地丢失和 VS 丢失保护、热关断指示以及静电放电保护。其待机电流低于 2.0μA，逻辑输入兼容 3.3 V 和 5 V，符合 RoHS 标准且无铅。
商品特性
- 四通道器件
- 待机电流 < 2.0μA
- 兼容 3.3 V 和 5 V 逻辑输入
- 符合 RoHS 标准且无铅
- 通过 AEC-Q100 认证
- 高精度比例电流镜实现负载电流的多路复用模拟反馈
- 关断状态开路负载检测
- 输出对 VS 短路检测
- 欠压关断
- 过压钳位
- 负载电流限制
- 输出短路保护
- 快速热瞬态自限流
- 接地丢失和 VS 丢失保护
- 热关断指示
- 静电放电保护
应用领域
- 电阻性负载
- 电感性负载
- 电容性负载
- 汽车信号灯
- 替代机电继电器、保险丝和分立电路
