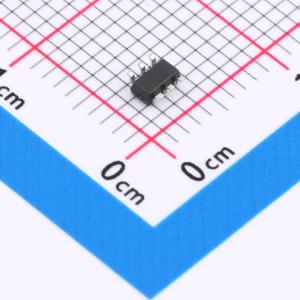

温馨提醒：图片仅供参考，商品以实物为准
JW1123SOTB#TRPBF
2A、28V同步降压型LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 是一款电流模式单片降压 LED 驱动器。工作输入范围为 4.5V-28V，通过两个集成的 N 沟道 MOSFET 提供 2A 的连续输出电流。内部同步功率开关无需外部肖特基二极管即可实现高效率。集成了 PWM 信号到模拟调光模式，以实现可调光 LED 照明应用。具备 LED 短路保护、热保护、启动电流失控保护、输入欠压锁定功能，确保产品的稳定性。采用 6 引脚 SOT23 封装，提供了一种使用最少外部组件的紧凑解决方案。
- 品牌名称
- Joulwatt(杰华特)
- 商品型号
- JW1123SOTB#TRPBF
- 商品编号
- C48982369
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.054833克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 4.5V~28V | |
| 开关频率 | 600kHz | |
| 通道数 | - | |
| 输出电压 | - | |
| 输出电流 | 2A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | 过温保护(OTP)；短路保护；欠压保护(UVP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | 降压 | |
| 工作温度 | - | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | - |
