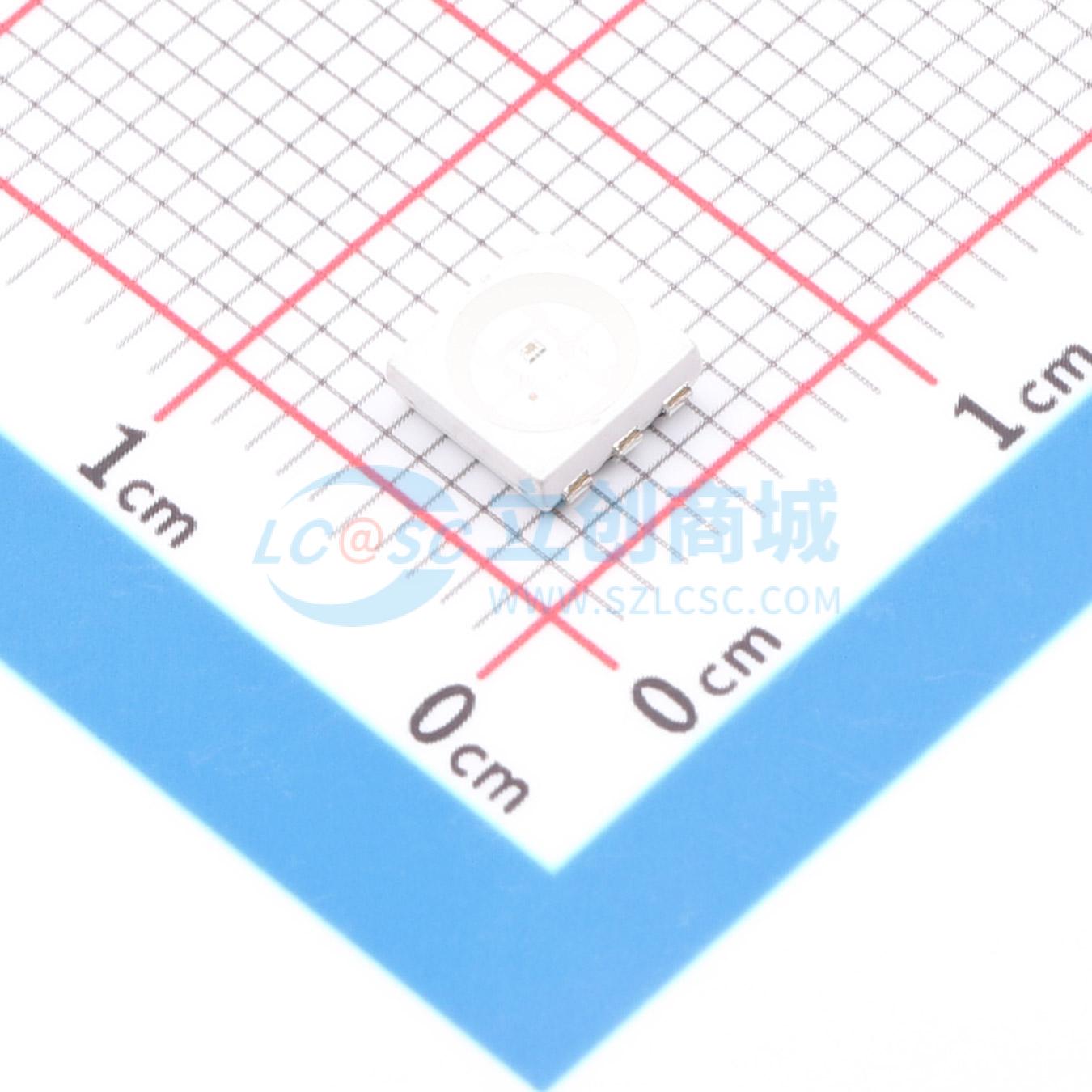

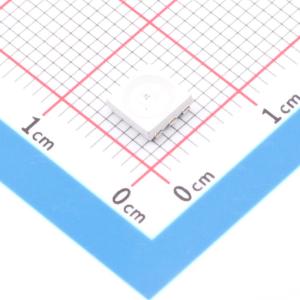

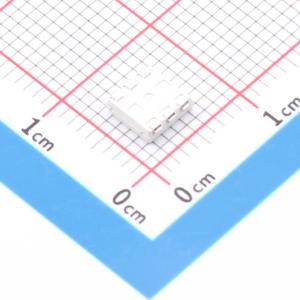

温馨提醒：图片仅供参考，商品以实物为准
T75
高稳定坏点续传5050RGB内置IC，12V，5.8mA防反接
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高稳定坏点续传5050RGB内置IC，12V，5.8mA防反接
- 品牌名称
- TCWIN(天成)
- 商品型号
- T75
- 商品编号
- C48982528
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 0.15254克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RGB LED(内置IC) | |
| 主波长-红 | 620nm~625nm | |
| 主波长-绿 | 520nm~525nm | |
| 主波长-蓝 | 465nm~470nm | |
| 数据速率 | 800Kbit/s | |
| 工作电压 | 12V | |
| 静态电流 | 0.23mA | |
| 透镜颜色 | 雾状透镜 | |
| 抗静电能力 | 4000V | |
| 载带方式 | 正贴 | |
| 工作温度 | -40℃~+85℃ | |
| PWM频率 | 4kHz | |
| 灯头类型 | - | |
| 发光角度 | 120° |
| 属性 | 参数值 | |
|---|---|---|
| 长度 | 5mm | |
| 宽度 | 1.6mm | |
| 高度 | 5.4mm | |
| 脚间距 | - | |
| 功能特性 | 内置单向传输功能 | |
| 峰值波长-红 | - | |
| 峰值波长-绿 | - | |
| 峰值波长-蓝 | - | |
| 发光强度-红 | 150mcd~350mcd | |
| 发光强度-绿 | 600mcd~1000mcd | |
| 发光强度-蓝 | 100mcd~200mcd | |
| 传输延迟 | 80ns | |
| 上升时间 | 125ns | |
| 下降时间 | 75ns |
商品概述
T75是一款集成控制电路与发光电路的智能外控LED光源，外形尺寸为5.0×5.4×1.6mm，与5050 LED灯珠相同，每个元件构成一个像素点。像素点内部集成了智能数字接口数据锁存、信号整形、放大驱动电路、电源稳压电路、内置恒流电路、高精度RC振荡器，输出驱动采用专利PWM技术，确保了像素点内光色的高一致性。数据协议采用单极性归零码通信方式，像素点上电复位后，通过DIN端接收来自控制器的数据，最先接收的24位数据被第一个像素点提取并锁存，剩余数据经内部整形放大后通过DO端口转发给下一个级联像素点，每经过一个像素点，信号减少24位。该LED光源具有低电压驱动、节能环保、亮度高、散射角度大、一致性好、功耗超低、寿命超长等优势。将控制电路集成于LED之上，使得电路更简洁、体积更小、安装更便捷。
商品特性
- 单颗IC或灯珠损坏不影响后续数据
- 默认输出恒流值8.5mA，有助于降低内置灯珠功耗
- 具备256级灰度可调电路
- 提供双输入串行级联接口（DIN，FDIN）
- 内置高精度、高稳定性振荡器
- 数据自动整形：接收完本单元数据后自动将后续数据整形输出
- 数据传输频率最高可达800Kbps
应用领域
- LED全彩发光字灯串
- LED全彩模组
- LED幻彩软硬灯条
- LED护栏管
- LED景观/情景照明
- LED点光源
- LED像素屏
- LED异形屏
- 各种电子产品
- 电器设备跑马灯
