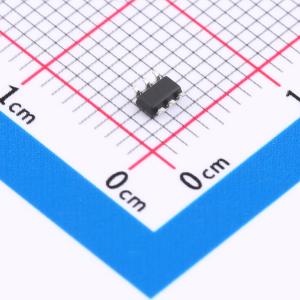

温馨提醒：图片仅供参考，商品以实物为准
HM8342T
降压型 1.7A 4.75V~40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 40V输入，2A输出电流，500KHz开关频率,VREF=0.8V的同步降压DC-DC芯片；具有内部软启动、热保护、过压和短路保护等功能，轻载下高效PFM模式。
- 品牌名称
- GATEMODE(捷茂微)
- 商品型号
- HM8342T
- 商品编号
- C48982461
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.048244克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.75V~40V | |
| 输出电压 | 800mV~24V | |
| 输出电流 | 1.7A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 90uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；过流保护；打嗝限流 |
商品概述
HM8342T是一款高频、同步整流降压型开关转换器，内部集成功率MOSFET。它在宽输入电压范围内提供紧凑的解决方案，可实现2A连续输出电流，并具备优异的负载与线性调整率。该器件采用同步工作模式，可在整个输出负载电流范围内实现更高效率。电流模式控制提供快速的瞬态响应并简化环路稳定性设计。保护功能包括过流保护和热关断。HM8342T仅需极少量的标准外部元件，并提供SOT23-6封装。
商品特性
- 4.75V至40V输入电压范围
- 输出电压从0.8V至24V可调
- 输出电流高达2A
- 集成170mΩ/135mΩ功率MOSFET开关
- 典型关断电流5μA
- 效率高达93%
- 500KHz固定开关频率
- 轻载时进入PFM模式
- 内部软启动
- 过流保护与打嗝模式
- 过温保护
应用领域
- 分布式电源系统
- 汽车系统
- 高压电源转换
- 工业电源系统
- 电池供电系统
