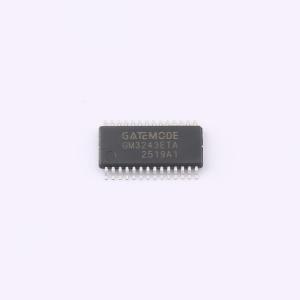

温馨提醒：图片仅供参考，商品以实物为准
GM3243ETA
±15kV ESD保护、3.0V至5.5V供电、250kbps速率、带自动关断功能的RS-232收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- GM3243E是一款多通道RS232收发器，由三个驱动器、五个接收器和一个双电荷泵电路组成。器件内部电荷泵和四个外部小型电容器支持3V至5.5V单电源供电。支持高达250Kbps的数据信号传输速率，1uA的AutoShutdown电流。适用于服务器、工控机、电脑或手持设备。
- 品牌名称
- GATEMODE(捷茂微)
- 商品型号
- GM3243ETA
- 商品编号
- C48982462
- 商品封装
- TSSOP-28
- 包装方式
- 编带
- 商品毛重
- 0.518克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 3 | |
| 接收器数 | 5 | |
| 数据速率 | 250Kbps | |
| 工作电压 | 3V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 静电保护 | ±15kV | |
| 有无电荷泵 | 有 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 0.3mA | |
| 功能特性 | 低功耗模式；唤醒功能 |
商品概述
GM3243E是一款采用3V/5.5V电源供电的通信接口芯片，具备自动关断/唤醒功能、高数据速率能力以及增强的静电放电保护特性。所有发送器输出和接收器输入均通过IEC 1000-4-2空气间隙放电提供±15kV保护，通过IEC 1000-4-2接触放电提供±8kV保护，并通过人体模型提供±15kV保护。当RS-232电缆断开或所连接外设的发送器关闭时，芯片会进入低功耗关断模式，从而无需更改现有BIOS或操作系统即可节省功耗。该收发器采用专有的低压差发送器输出级，结合双电荷泵，可在+3.0V至+5.5V电源下实现真正的RS-232性能。电荷泵仅需四个0.1μF的小型电容即可在+3.3V电源下工作。该器件保证在保持RS-232输出电平的同时，数据速率可达250kbps。
商品特性
- 在Vcc = +3.0V至+5.5V范围内实现真正的RS-232操作
- 通过自动关断功能实现1μA的电源电流
- 保证250kbps的数据速率
- 当未感应到有效RS-232信号时，自动断电功能可禁用驱动器输出
- 接受5V逻辑输入和3.3V电源供电
- 与EIA/TIA-232标准互操作，并符合低至+2.7V电源的EIA/TIA-562标准
- 增强的ESD规格：±15kV人体模型，±15kV IEC61000-4-2空气放电，±8kV IEC61000-4-2接触放电
应用领域
- 笔记本、亚笔记本和掌上电脑
- 手机
- 电池供电设备
- 手持设备
- 外设
