温馨提醒：图片仅供参考，商品以实物为准

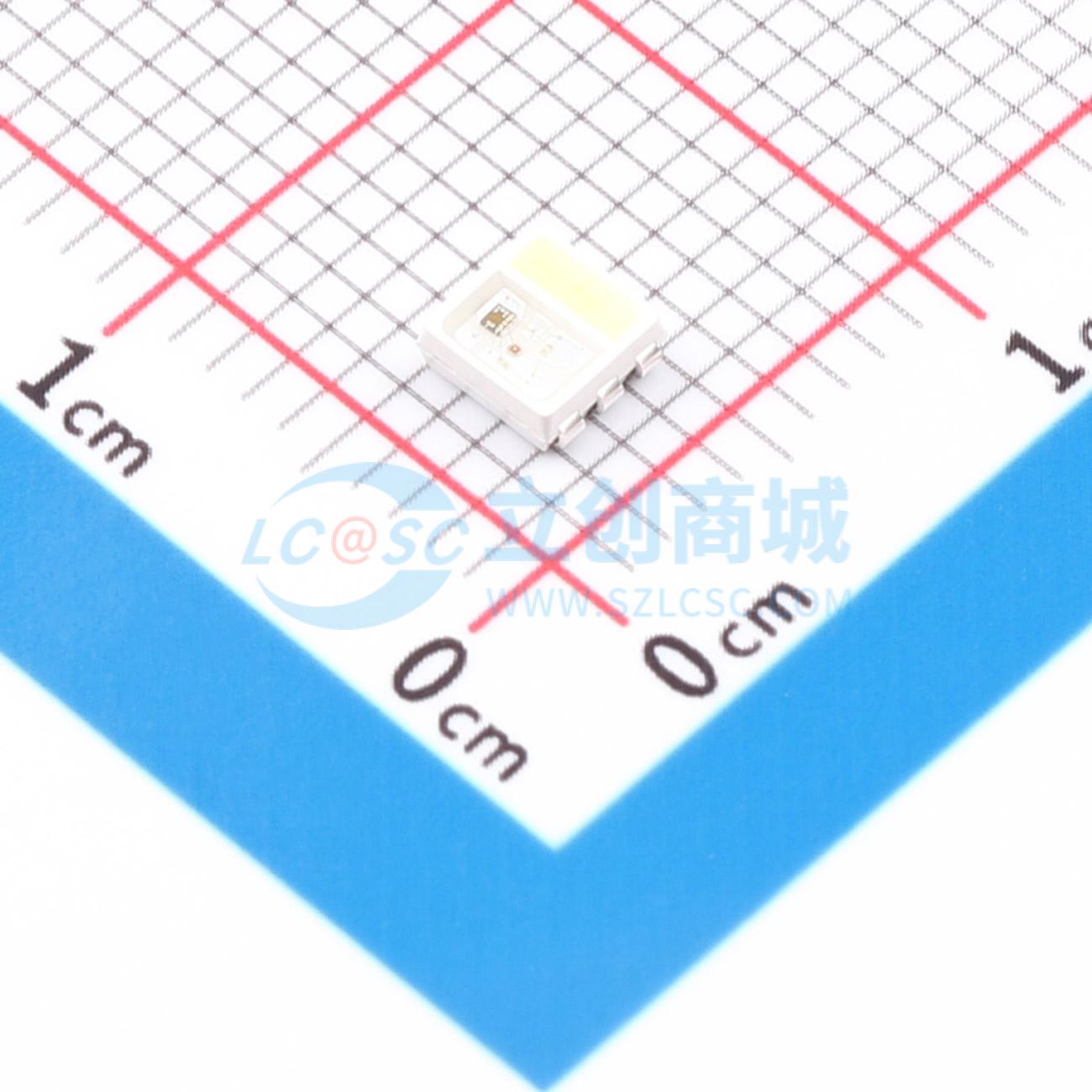

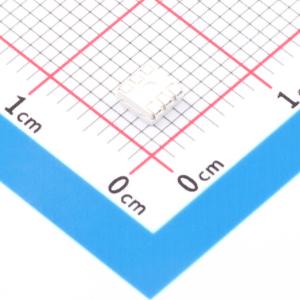

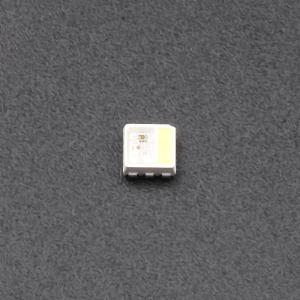

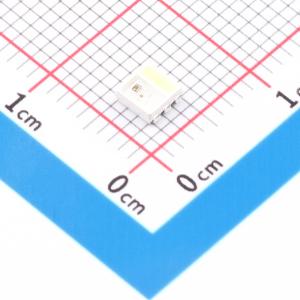

T69
3535RGBW内置IC，5V，12mA，色温：6000k，可定做其他色温
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 3535RGBW内置IC，5V，12mA，色温：6000k，可定做其他色温
- 品牌名称
- TCWIN(天成)
- 商品型号
- T69
- 商品编号
- C48982522
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 0.1198克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RGB LED(内置IC) | |
| 主波长-红 | 620nm~630nm | |
| 主波长-绿 | 520nm~530nm | |
| 主波长-蓝 | 465nm~475nm | |
| 数据速率 | 800Kbit/s | |
| 工作电压 | 5V | |
| 静态电流 | 5uA | |
| 透镜颜色 | 无色透明透镜 | |
| 抗静电能力 | 4000V | |
| 载带方式 | 正贴 | |
| 工作温度 | -40℃~+85℃ | |
| PWM频率 | 4kHz | |
| 灯头类型 | - | |
| 发光角度 | 120° |
| 属性 | 参数值 | |
|---|---|---|
| 长度 | 3.5mm | |
| 宽度 | 1.35mm | |
| 高度 | 3.8mm | |
| 脚间距 | - | |
| 功能特性 | 内置上电复位电路；内置掉电复位电路 | |
| 峰值波长-红 | - | |
| 峰值波长-绿 | - | |
| 峰值波长-蓝 | - | |
| 发光强度-红 | 200mcd~300mcd | |
| 发光强度-绿 | 600mcd~800mcd | |
| 发光强度-蓝 | 200mcd~300mcd | |
| 传输延迟 | 500ns | |
| 上升时间 | - | |
| 下降时间 | - |
商品概述
T69是一款四通道LED驱动集成电路，内部集成微控制器数字接口、数据锁存器和LED驱动等电路。通过外部微控制器可实现单个灯珠的独立灰度调节与级联控制，适用于显示屏类产品的彩色点阵发光。其数据协议采用单线归零码通信方式。灯珠上电复位后，从DIN端口接收数据；在接收满32BIT数据后，通过DO端口开始转发数据，为下一颗灯珠提供输入。在转发开始前，DO口保持低电平，此时灯珠不接收新数据。灯珠的OUTG、OUTR、OUTB、OUTW脉宽调制输出端口根据接收到的32BIT数据，输出相应占空比的信号，信号频率为4KHz。若DIN端输入复位信号，灯珠将接收到的数据送至显示，并在信号结束后重新开始接收新数据。在接收完最初的32BIT数据后，通过DOUT口转发数据。在接收到复位码之前，OUTG、OUTR、OUTB、OUTW引脚保持原有输出不变；当接收到持续时间超过80微秒的低电平复位码后，灯珠将刚接收到的32BIT脉宽调制数据输出到OUTG、OUTR、OUTB、OUTW引脚上。
商品特性
- 内部集成高质量外控单线串行级联恒流集成电路
- 可通过控制器调节输出恒流值
- 内置红绿蓝白四路通道
- 内置上电复位和掉电复位电路，上电不亮灯
- 集成灰度调节电路（256级灰度可调）
- 内置高精度和高稳定性振荡器
- 内置数据整形电路，任何像素点收到信号后经过波形整形再输出
应用领域
- LED全彩发光字灯串
- LED全彩模组
- LED幻彩软硬灯条
- LED护栏管
- LED景观/情景照明
