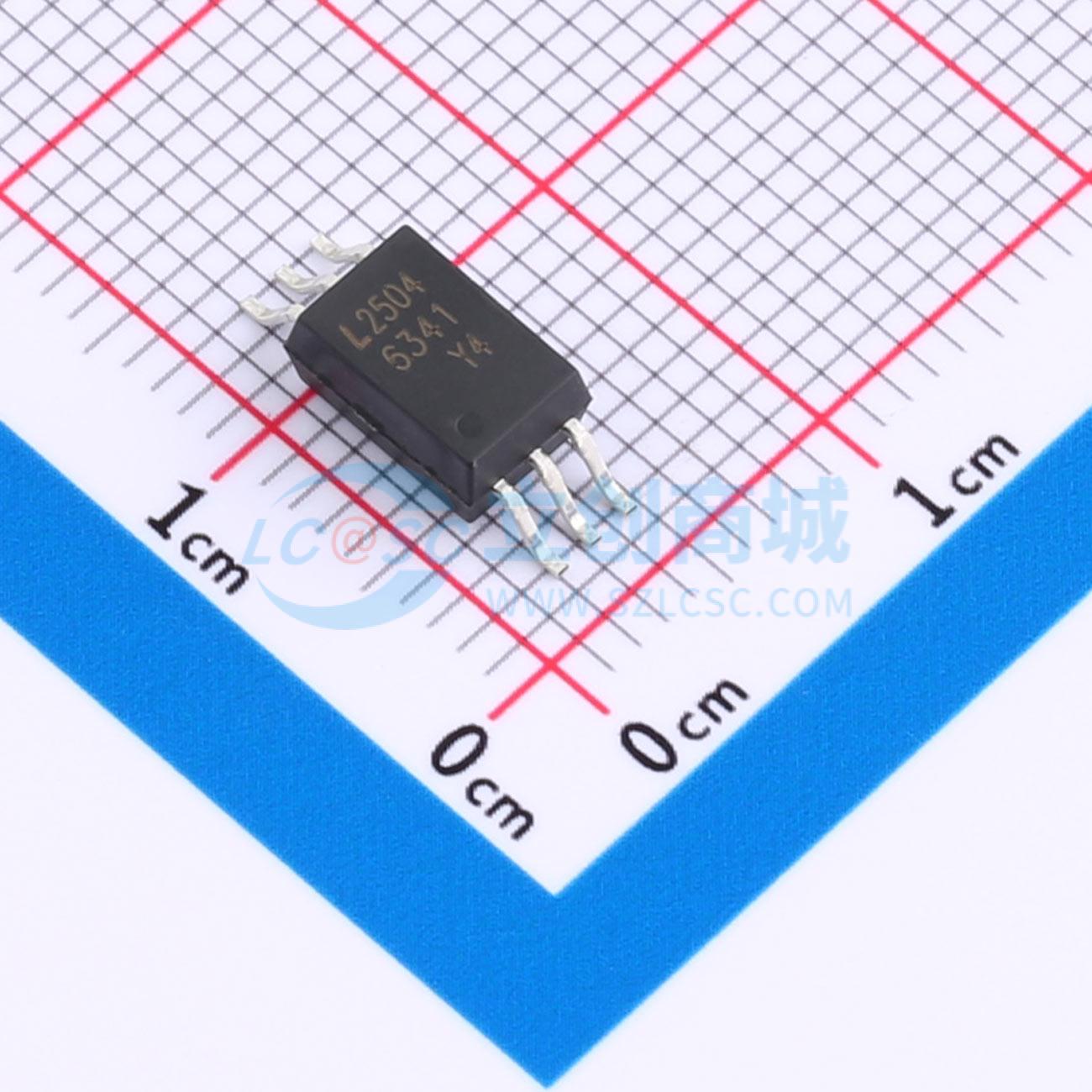

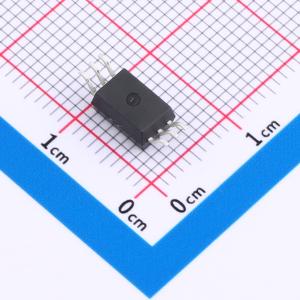

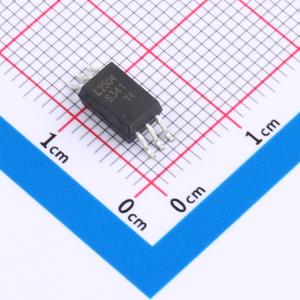

LTV6341WTA1-V
具备轨到轨输出电压，输出电流为3.0A的IGBT栅极驱动光耦合器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 适用于驱动电机控制逆变器应用中的功率 IGBT 和 MOSFET 以及电源系统中的逆变器。包含一个与带功率输出级的集成电路光耦合的 AlGaAs LED。光耦合器的工作参数在 -40℃ 至 +125℃ 的温度范围内有保证。
- 品牌名称
- LITEON(光宝)
- 商品型号
- LTV6341WTA1-V
- 商品编号
- C48982450
- 商品封装
- SOP-6
- 包装方式
- 编带
- 商品毛重
- 0.5301克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动光耦 | |
| 负载类型 | IGBT；MOSFET | |
| 通道数 | 1 | |
| CMTI(kV/us) | 35kV/us | |
| 驱动侧工作电压 | 15V~30V | |
| 峰值输出电流 | 3A | |
| 传播延迟 tpHL | 200ns | |
| 传播延迟 tpLH | 200ns | |
| 隔离电压(Vrms) | 5kV |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 745mW | |
| 工作温度 | -40℃~+125℃ | |
| 正向压降(Vf) | 1.37V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 25mA | |
| 下降时间(tf) | 35ns | |
| 上升时间(tr) | 35ns | |
| 功能特性 | 轨到轨输出；带滞后的欠压锁定 |
商品概述
LTV-6341系列光耦合器非常适合用于驱动电机控制逆变器应用和电源系统逆变器中使用的功率IGBT和MOSFET。它包含一个AlGaAs LED，与一个带有功率输出级的集成电路光耦合。该光耦合器的工作参数在-40℃ ~ +125℃的温度范围内得到保证。
商品特性
- 3.0A峰值输出电流驱动能力
- 轨到轨输出电压
- 最大传播延迟200 ns
- 最大传播延迟差100 ns
- 带迟滞的欠压锁定保护
- 在V_CM = 1500 V时，最小共模抑制比为35 kV/μs
- 宽工作电压范围：15至30伏
- 在-40℃ ~ +125℃温度范围内保证性能
- MSL等级1
- 安全认证：UL 1577认可，LTV-6341P和LTV-6341W可承受5000V_RMS一分钟
- VDE DIN EN 60747-5-5认证
- LTV-6341P的V_IORM = 891V峰值
- LTV-6341W的V_IORM = 1140V峰值
应用领域
- IGBT/MOSFET栅极驱动
- 不间断电源
- 工业逆变器
- 交流/无刷直流电机驱动
- 开关电源
