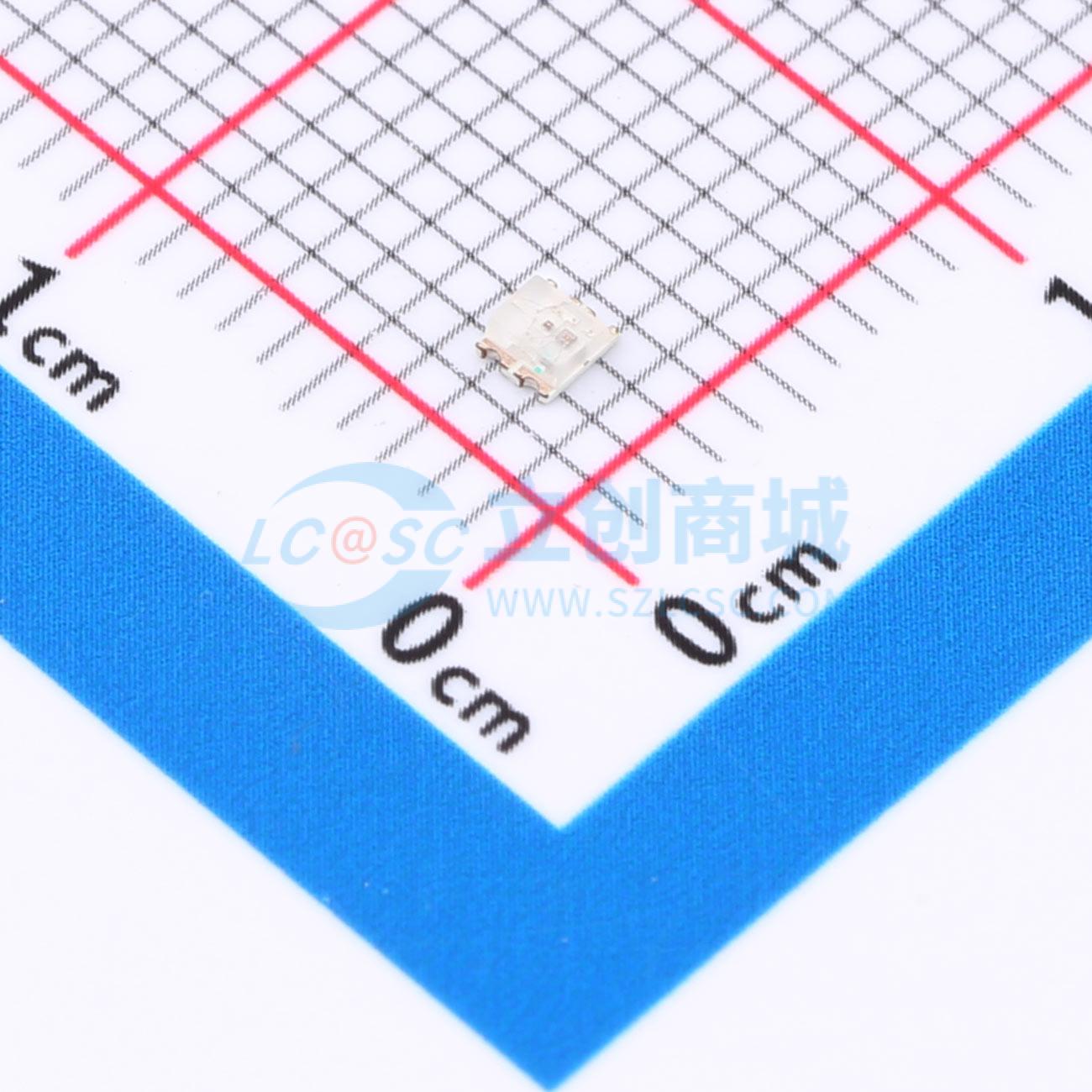

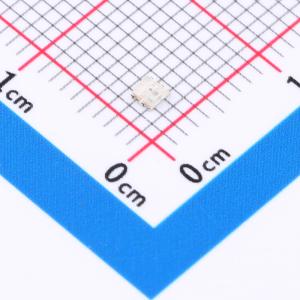

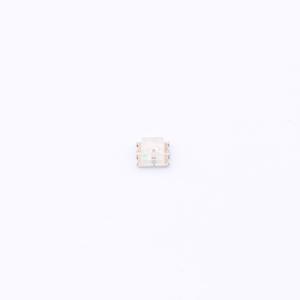

温馨提醒：图片仅供参考，商品以实物为准
T65
3V供电，小尺寸2017RGB内置IC，12mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 3V供电，小尺寸2017RGB内置IC，12mA
- 品牌名称
- TCWIN(天成)
- 商品型号
- T65
- 商品编号
- C48982518
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 0.025575克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RGB LED(内置IC) | |
| 主波长-红 | 620nm~630nm | |
| 主波长-绿 | 520nm~530nm | |
| 主波长-蓝 | 465nm~475nm | |
| 数据速率 | 800Kbit/s | |
| 工作电压 | 3V~5.5V | |
| 静态电流 | 0.5mA | |
| 透镜颜色 | 雾状透镜 | |
| 抗静电能力 | 5500V | |
| 载带方式 | 正贴 | |
| 工作温度 | -30℃~+70℃ | |
| PWM频率 | 4kHz | |
| 灯头类型 | - | |
| 发光角度 | 180° |
| 属性 | 参数值 | |
|---|---|---|
| 长度 | 2mm | |
| 宽度 | 0.85mm | |
| 高度 | 1.7mm | |
| 脚间距 | - | |
| 功能特性 | 内置上电复位电路；集成智能反向连接保护功能；内置掉电复位电路 | |
| 峰值波长-红 | - | |
| 峰值波长-绿 | - | |
| 峰值波长-蓝 | - | |
| 发光强度-红 | 200mcd~400mcd | |
| 发光强度-绿 | 800mcd~1200mcd | |
| 发光强度-蓝 | 150mcd~300mcd | |
| 传输延迟 | 0.07us | |
| 上升时间 | 0.33us | |
| 下降时间 | 0.33us |
商品概述
T65是一款集成了控制电路与发光电路的智能外控LED光源。其外形与0807 LED灯珠相同，每个元件即为一个独立的像素点。像素点内部集成了智能数字接口数据锁存、信号整形放大驱动电路、电源稳压电路、内置恒流电路、高精度RC振荡器，输出驱动采用专利PWM技术，有效保证了像素点发光颜色的一致性。数据协议采用单极性归零码通讯方式。像素点上电复位后，DIN端接收来自控制器的数据，最先接收的24位数据被第一个像素点提取并锁存，剩余数据经内部整形放大后通过DO端口转发给下一个级联像素点，每经过一个像素点，信号减少24位。该LED具有低电压驱动、环保节能、亮度高、散射角度大、一致性好、超低功耗、超长寿命等优点。将控制电路集成于LED之上，使得电路更简单、体积更小、安装更简便。
商品特性
- 具备防电源反接保护功能
- LED内部集成高质量外控单线串行级联恒流IC
- 控制电路与芯片集成在SMD C807元器件中，构成完整的外控像素点，发光效果均匀且一致性好
- 内置数据整形电路，每个像素点接收信号后均进行波形整形再输出，确保线路波形畸变不会累积
- 内置上电复位和掉电复位电路，默认上电不亮灯
- 集成256级灰度可调电路
- 对红光驱动进行特殊处理，使配色更均衡
- 采用单线数据传输，支持无限级联
- 采用整形转发强化技术，两点间传输距离超过10米
- 数据传输频率可达800 Kbps，在30帧/秒的刷新速率下，级联点数不少于1024点
应用领域
- LED全彩发光字灯串
- LED全彩模组
- LED幻彩软硬灯条
- LED护栏管
- LED景观/情景照明
