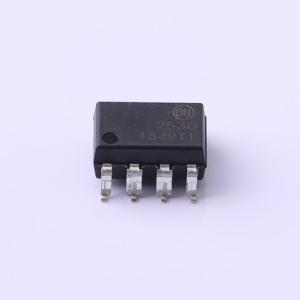

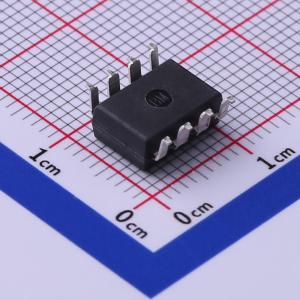

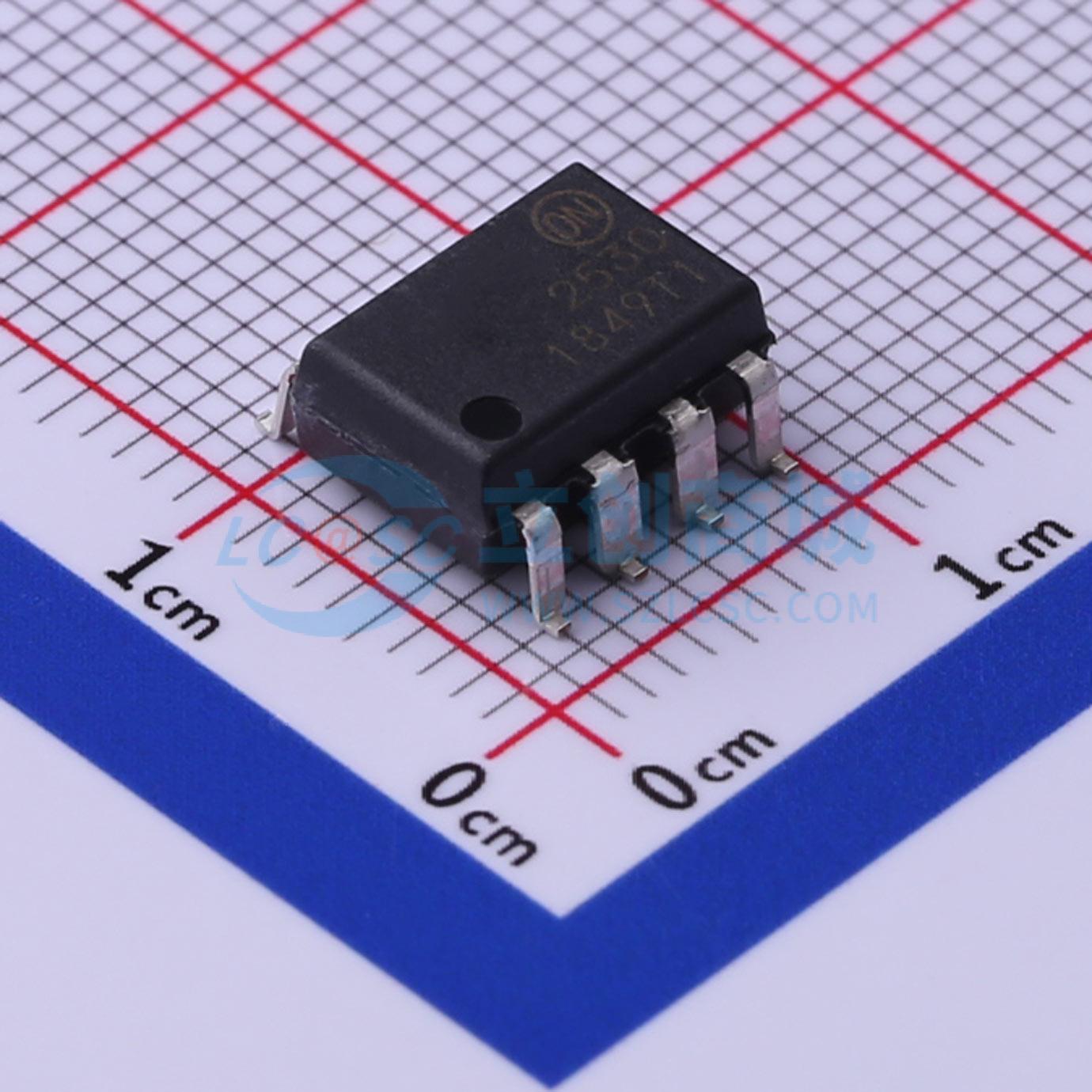

HCPL2530SD
停产 DC输入 2通道 隔离电压(rms):2500V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高速晶体管光耦合器由AlGaAs LED与高速光电探测器晶体管光耦合而成。通过为光电二极管的偏置提供单独连接，减少输入晶体管的基极-集电极电容，使速度比传统光电晶体管光耦合器提高几个数量级。内部噪声屏蔽提供了10kV/μs的出色共模抑制能力。改进的封装允许出色的绝缘，与220V的行业标准相比，工作电压可达480V。
- 品牌名称
- onsemi(安森美)
- 商品型号
- HCPL2530SD
- 商品编号
- C500390
- 商品封装
- SOP-8-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.862克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | - | |
| 隔离电压(Vrms) | 2.5kV | |
| CMTI(kV/us) | 10kV/us | |
| 传输速率 | 1Mbit/s | |
| CTR-电流传输比 | 7% | |
| 通道数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -55℃~+100℃ | |
| 传播延迟 tpLH | 1.5us | |
| 传播延迟 tpHL | 1.5us | |
| 输入阈值电流(FH) | - | |
| 耗散功率(Pd) | 35mW | |
| 正向压降(Vf) | 1.45V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 25mA |
