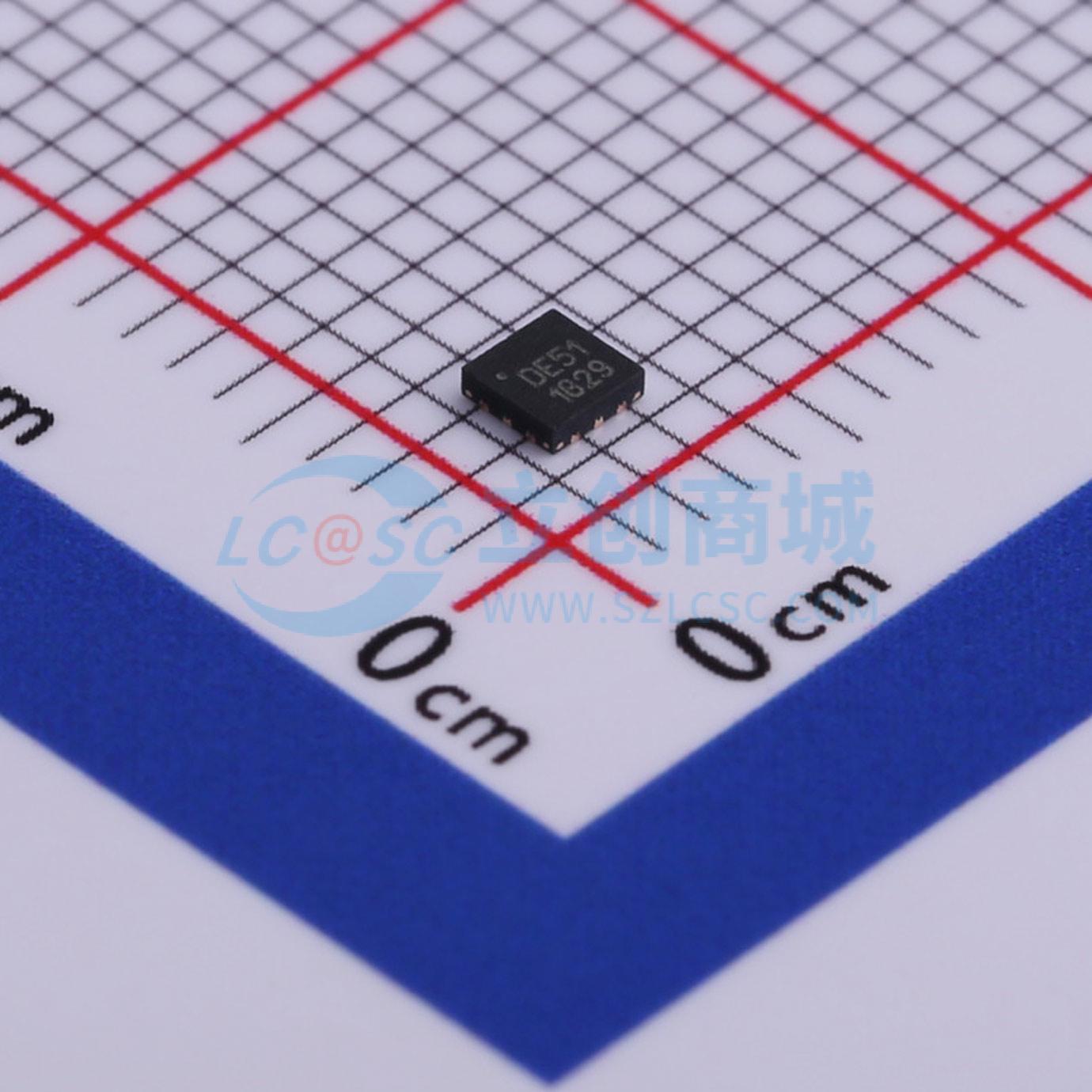

温馨提醒：图片仅供参考，商品以实物为准
PE42422MLAA-Z
5-6000MHzSPDT射频开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PE42422是一款基于HaRPTM技术增强的SPDT反射式射频开关，设计用于覆盖从5到6000MHz的广泛频率范围。该开关集成了板载CMOS控制逻辑和低电压CMOS兼容控制接口，无需外部组件。
- 品牌名称
- pSemi(游隼半导体)
- 商品型号
- PE42422MLAA-Z
- 商品编号
- C500477
- 商品封装
- QFN-12-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.139克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 频率 | - | |
| 隔离度 | 15dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 1.25dB | |
| 工作电压 | 2.3V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 对称 SPDT 反射式开关
- 低插入损耗：
- 100 MHz 时典型值为 0.23 dB
- 1000 MHz 时典型值为 0.25 dB
- 3000 MHz 时典型值为 0.40 dB
- 5000 MHz 时典型值为 0.65 dB
- 6000 MHz 时典型值为 0.90 dB
- 宽电源范围：2.3-5.5V
- 优异的线性度：
- 17 MHz 时 IIP2 为 105 dBm
- 17 MHz 时 IIP3 为 81 dBm
- 高 ESD 耐受性：
- RF 引脚到 GND 的 HBM 为 4 kV
- 其他所有引脚为 1 kV
- 逻辑选择 (LS) 引脚提供最大的控制逻辑灵活性
- 12 引脚 2x2 mm QFN 封装
