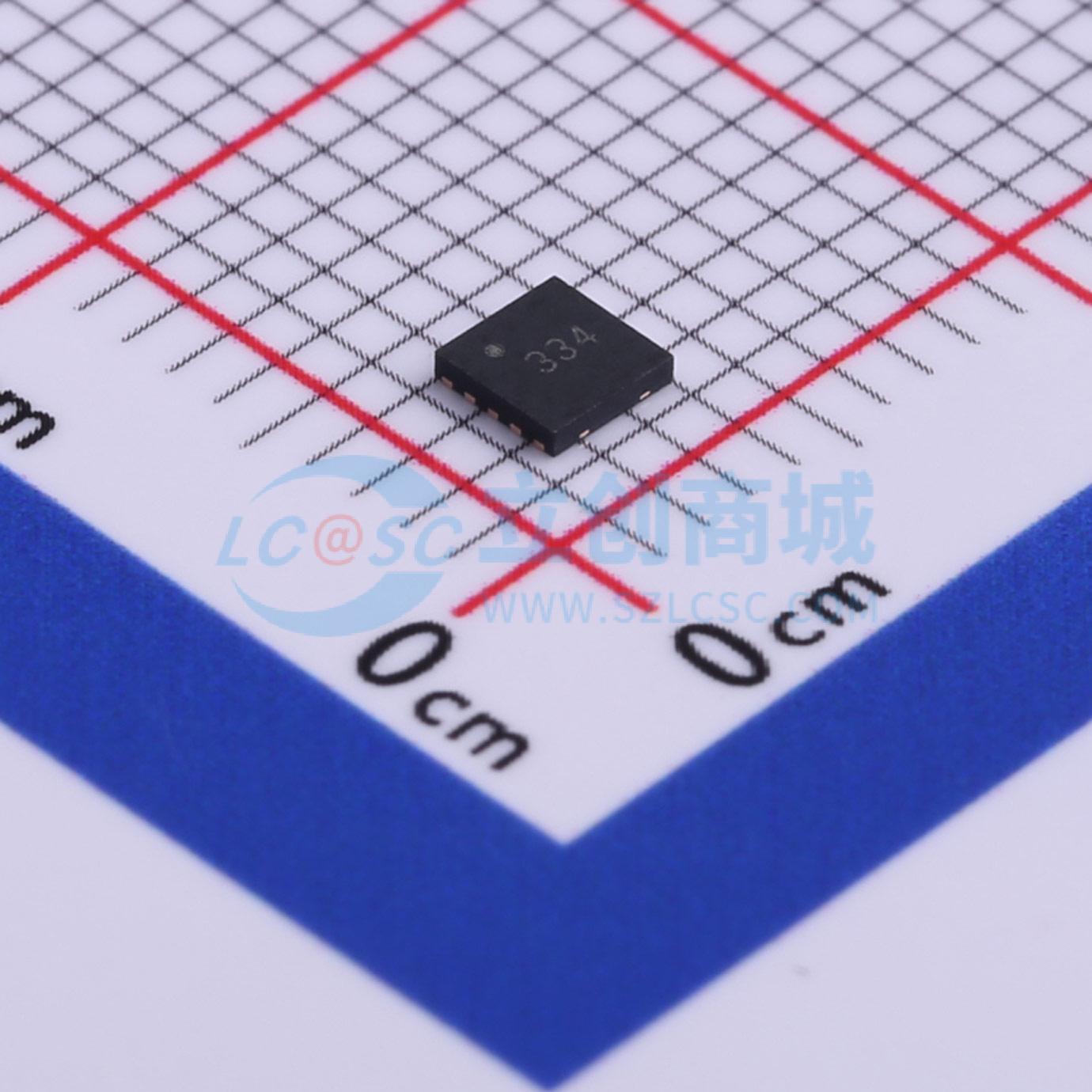

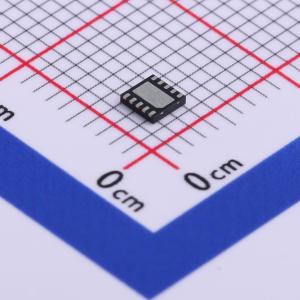

温馨提醒：图片仅供参考，商品以实物为准
PLR3304-LF-T73
PLR3304-LF-T73
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- PROTEK
- 商品型号
- PLR3304-LF-T73
- 商品编号
- C500588
- 商品封装
- DFN-10
- 包装方式
- 编带
- 商品毛重
- 0.049克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 18A@8/20us | |
| 峰值脉冲功率(Ppp) | 400W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 3.5V | |
| 反向电流(Ir) | 100nA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 4pF |
商品概述
PLR3304是一款超低电容转向二极管/瞬态电压抑制（TVS）阵列。该器件旨在保护诸如千兆以太网、USB和DVI接口等计算应用，以及电信设备和系统。PLR3304采用节省空间的DFN - 10封装，额定峰值脉冲电流为400瓦（8/20μs波形）。 该器件符合IEC 61000 - 4 - 2（静电放电，ESD）、61000 - 4 - 4（电快速瞬变脉冲群，EFT）和61000 - 4 - 5（浪涌）要求。在较高的工作频率或较快的边沿速率下，插入损耗和信号完整性是主要问题。该器件与集成到TVS/滤波器网络中的无源元件配合使用，可用于电磁干扰（EMI）/射频干扰（RFI）保护。
商品特性
- 符合IEC 61000 - 4 - 2（ESD）标准：空气放电 - 15kV，接触放电 - 8kV
- 符合IEC 61000 - 4 - 4（EFT）标准：40A - 5/50ns
- 符合IEC 61000 - 4 - 5（浪涌）标准
- 每线路400瓦峰值脉冲功率（tp = 8 / 20 μs）
- 静电放电保护能力 > 25千伏
- 低钳位电压
- 单向配置
- 保护4个输入/输出端口和电源
- 超低电容：4pF
- 符合RoHS标准
- 符合REACH标准
应用领域
- 千兆以太网
- T1/E1、T3/E3芯片侧保护
- 无线通信
- USB和DVI接口
