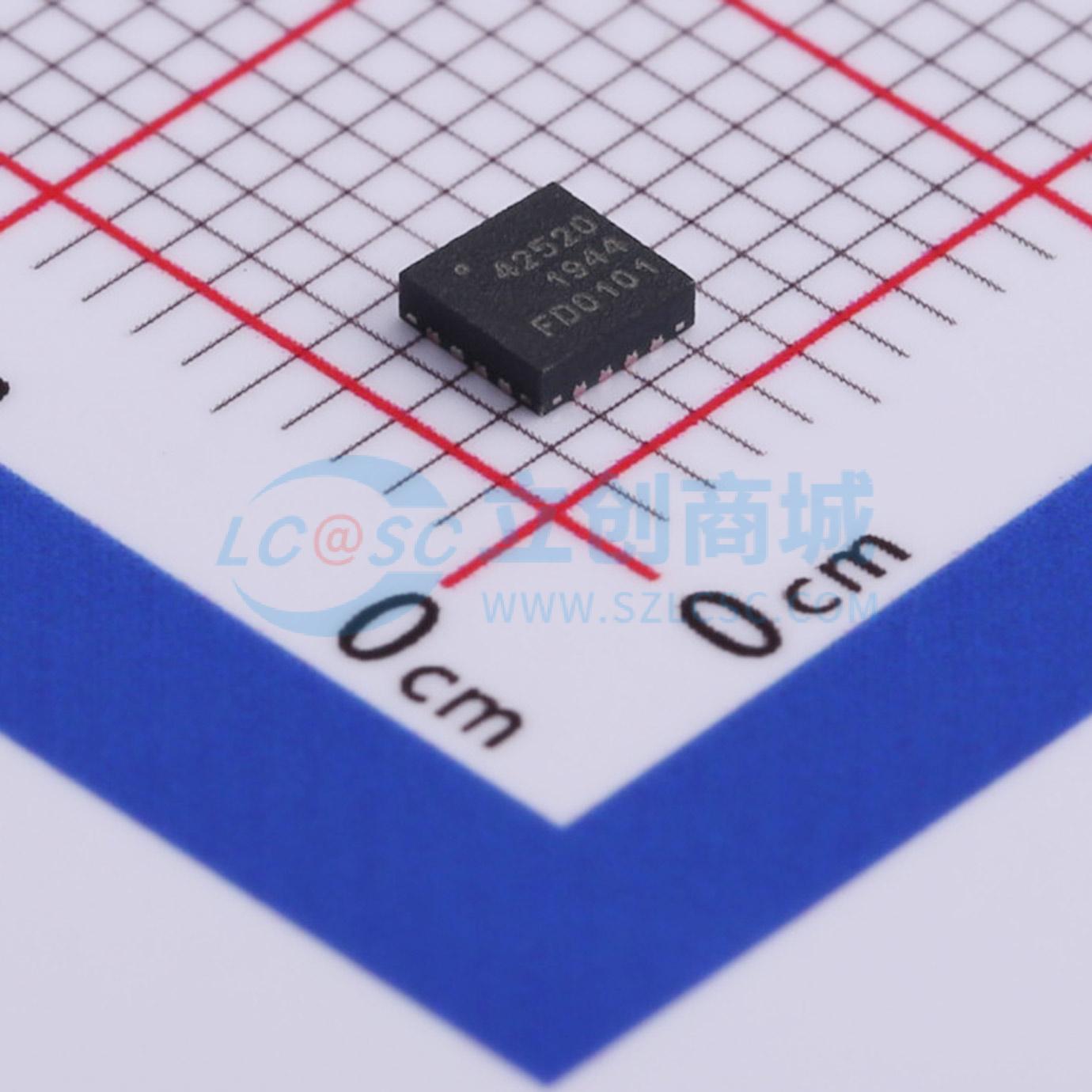

PE42520C-Z实物图
  • PE42520C-Z商品缩略图
  • PE42520C-Z商品缩略图
  • PE42520C-Z商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

PE42520C-Z

9kHz-13GHzSPDT吸收型射频开关

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
PE42520是一款宽带通用SPDT吸收型射频开关,适用于测试/ATE和其他高性能无线应用。该开关在9kHz至13GHz的频率范围内具有出色的射频性能和线性度。
商品型号
PE42520C-Z
商品编号
C500478
商品封装
QFN-16-EP(3x3)​
包装方式
编带
商品毛重
0.056克(g)

商品参数

属性参数值
商品目录射频开关
频率9kHz~13GHz
隔离度18dB
属性参数值
插入损耗2dB
工作电压2.3V~5.5V
工作温度-40℃~+85℃

商品概述

PE42520单刀双掷(SPDT)吸收式射频开关专为测试/自动测试设备(ATE)和其他高性能无线应用而设计。这款宽带通用开关在9 kHz至13 GHz频率范围内保持出色的射频性能和线性度。该开关是PE42552的引脚兼容升级版,在50Ω、8 GHz条件下,其连续波(CW)功率处理能力高达36 dBm,瞬时功率处理能力达38 dBm。PE42520具有高隔离度、快速稳定时间,并采用3×3 mm QFN封装。 PE42520采用pSemi的UltraCMOS工艺制造,这是一种在蓝宝石衬底上的绝缘体上硅(SOI)技术的专利变体,兼具砷化镓(GaAs)的性能以及传统互补金属氧化物半导体(CMOS)的经济性和集成度。

商品特性

  • 采用HaRP技术增强
  • 快速稳定时间
  • 无栅极和相位滞后
  • 插入损耗和相位无漂移
  • 在50Ω、8 GHz条件下具有高功率处理能力
    • 连续波功率36 dBm
    • 瞬时功率38 dBm
    • 端接端口功率26 dBm
  • 高线性度,三阶交调截点(IIP3)为66 dBm
  • 低插入损耗
    • 在3 GHz时为0.8 dB
    • 在10 GHz时为0.9 dB
    • 在13 GHz时为2.0 dB
  • 高隔离度
    • 在3 GHz时为45 dB
    • 在10 GHz时为31 dB
    • 在13 GHz时为18 dB
  • 静电放电(ESD)性能
    • 射频引脚到地的人体模型(HBM)为4 kV
    • 所有引脚的人体模型(HBM)为2.5 kV
    • 所有引脚的带电器件模型(CDM)为1 kV

应用领域

  • 测试/自动测试设备(ATE)
  • 高性能无线应用
