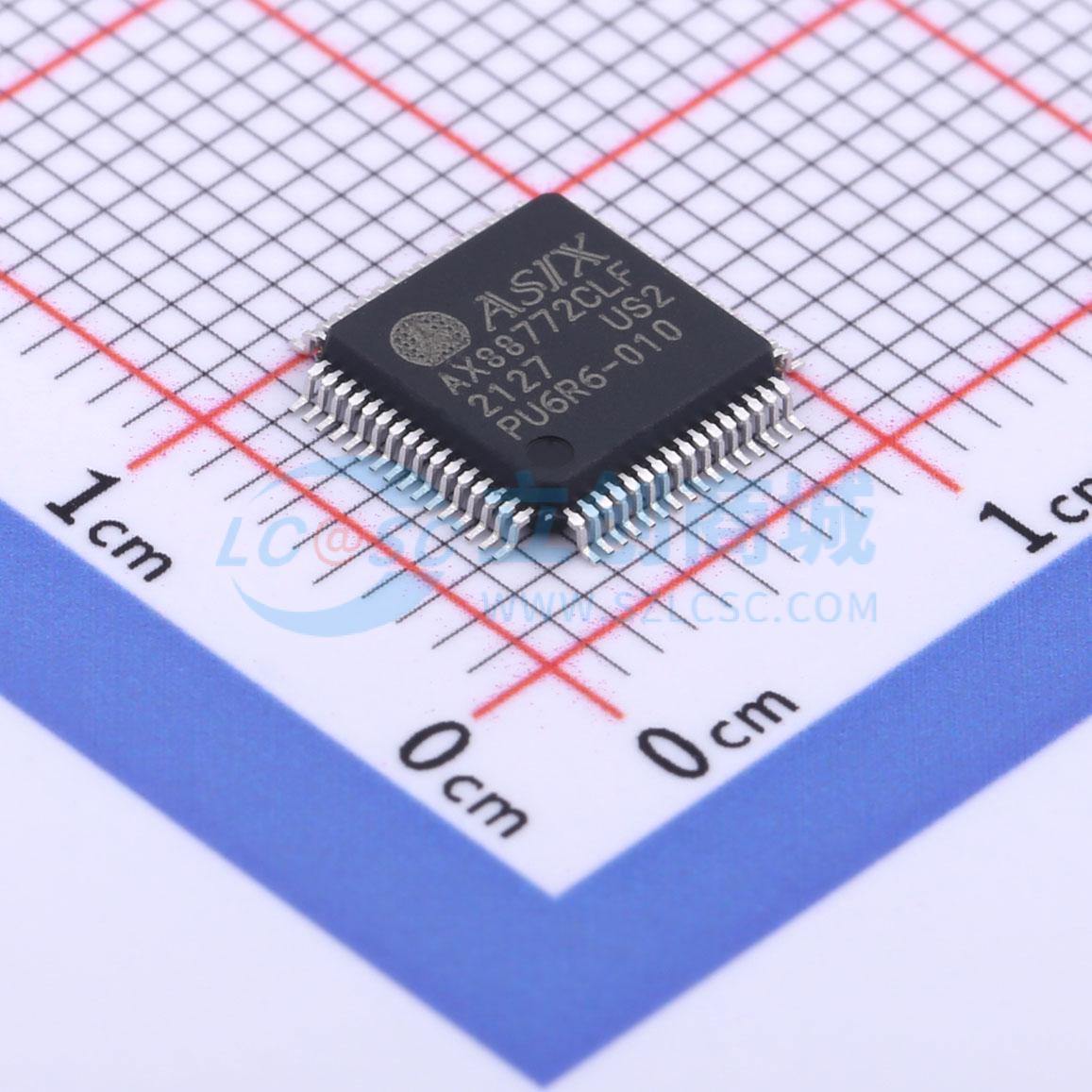

AX88772CLF
USB 2.0至10/100M快速以太网控制器，支持Microsoft AOAC
- 描述
- AX88772C 是一款高性能、高集成度的 ASIC，支持 USB 2.0 到 10/100M 快速以太网控制器，具有 Microsoft AOAC 支持。适用于低成本、小尺寸和即插即用的快速以太网网络站、游戏机、数字家庭设备等。
- 品牌名称
- ASIX(亚信)
- 商品型号
- AX88772CLF
- 商品编号
- C500393
- 商品封装
- LQFP-64(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网收发器 | |
| 应用功能 | - | |
| 通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| MAC接口 | USB；RMII | |
| 工作电压 | - | |
| 工作温度 | 0℃~+70℃ |
商品概述
AX88772C USB 2.0 至 10/100M 快速以太网控制器，具有 Microsoft AOAC（始终在线始终连接）支持，是一种高性能、高度集成的 ASIC，可为台式机、笔记本电脑、超极本、底座/端口复制器/扩展坞、游戏机、数字家庭电器以及使用标准 USB 端口的任何嵌入式系统提供低成本、小尺寸和简单的即插即用快速以太网网络连接功能。
AX88772C 可用于任何具有 USB 主机微控制器且需要双绞线物理网络连接的嵌入式系统。AX88772C 具有 USB 接口（符合 USB 规范 V2.0 和 V1.1），用于与 USB 主机控制器通信，还集成了片上以太网 MAC 和 PHY（兼容 IEEE802.3 和 IEEE802.3u）以及嵌入式存储器。此外，AX88772C 仅需要一个 25MHz 晶体来驱动 USB 和以太网 PHY。
AX88772C 提供各种功能，包括 IPv4/IPv6 校验和卸载引擎、协议卸载（ARP 和 NS）、HP Auto-MDIX 以及 IEEE 802.3x 和反压流控制。AX88772C 还提供多种电源管理唤醒局域网功能，包括魔术包、Microsoft 唤醒帧、链路状态更改、32 个 Microsoft 唤醒模式和唤醒包指示，这些功能允许 AOAC 平台进入低功耗“连接待机”状态并响应所需的网络模式唤醒。
AX88772C 提供可选的多功能总线部分 A 和 B（MFA 和 MFB），用于外部 PHY 或外部 MAC，以满足不同的应用目的。MFA/MFB 可以是减少媒体独立接口（RMII），用于实现 HomePlug、HomePNA 等功能。MFA/MFB 也可以是反向减少-MII（Reverse-RMII），用于与具有以太网 MAC RMII 接口的任何 MCU 进行无芯片 MAC 到 MAC 连接。此外，MFA/MFB 可以配置为通用 I/O。
