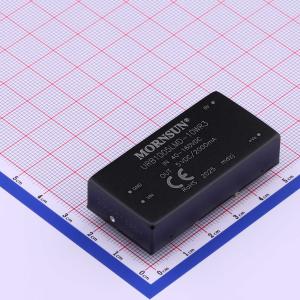

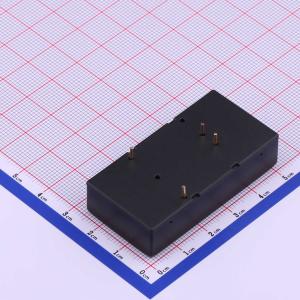

温馨提醒：图片仅供参考，商品以实物为准
URB1D05LMD-10WR3
40V~160V 5V 2A 10W
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有超宽4:1输入电压，效率高达85%，输入到输出隔离测试电压为2250VDC，可在-40℃至+85℃的环境温度下安全运行，具备输入欠压保护、输出短路、过流、过压保护，输出纹波和噪声低，适用于使用72V、96V和110V电池电压的电子设备和铁路车辆应用。
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- URB1D05LMD-10WR3
- 商品编号
- C500472
- 商品封装
- DIP,50.8x25.4mm
- 包装方式
- 管装
- 商品毛重
- 31.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 10W | |
| 工作电压(Vin) | 40V~160V | |
| 转换效率 | 80% | |
| 输出电压(Vout) | 5V | |
| 输出电流(最大值) | 2A | |
| 最大容性负载 | 5400uF | |
| 隔离电压(Vrms) | 2.25kV |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过流保护；短路保护；欠压保护；过压保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 300kHz | |
| 静态电流(Iq) | 3mA | |
| 纹波噪声 | 100mVp-p | |
| 长度 | 50.8mm | |
| 宽度 | 25.4mm | |
| 高度 | 11.8mm |
商品概述
URB1D_LMD-10WR3系列产品输出功率10W，4:1超宽电压输入范围，效率高达85%，满足2250VDC加强绝缘等级隔离电压，允许工作温度-40°C to +85°C，具有输入欠压保护，输出短路、过流、过压保护，广泛应用于72V、96V、110V的铁路车载电子设备。
商品特性
- 超宽输入电压范围（4:1）
- 效率高达85%
- 加强绝缘，隔离电压2250VDC
- 工作温度范围：-40°C to +85°C
- 输入欠压保护，输出短路、过流、过压保护
- 低纹波噪声
- 裸机EMI满足EN50121-3-2 & CISPR32/EN55032 CLASS A
- 通过EN50155/EN60950认证
- 满足UL62368/IEC62368认证
- A2S（接线式）和A4S（导轨式）产品型号具有输入防反接功能
- 国际标准引脚方式
应用领域
- 72V、96V、110V的铁路车载电子设备
