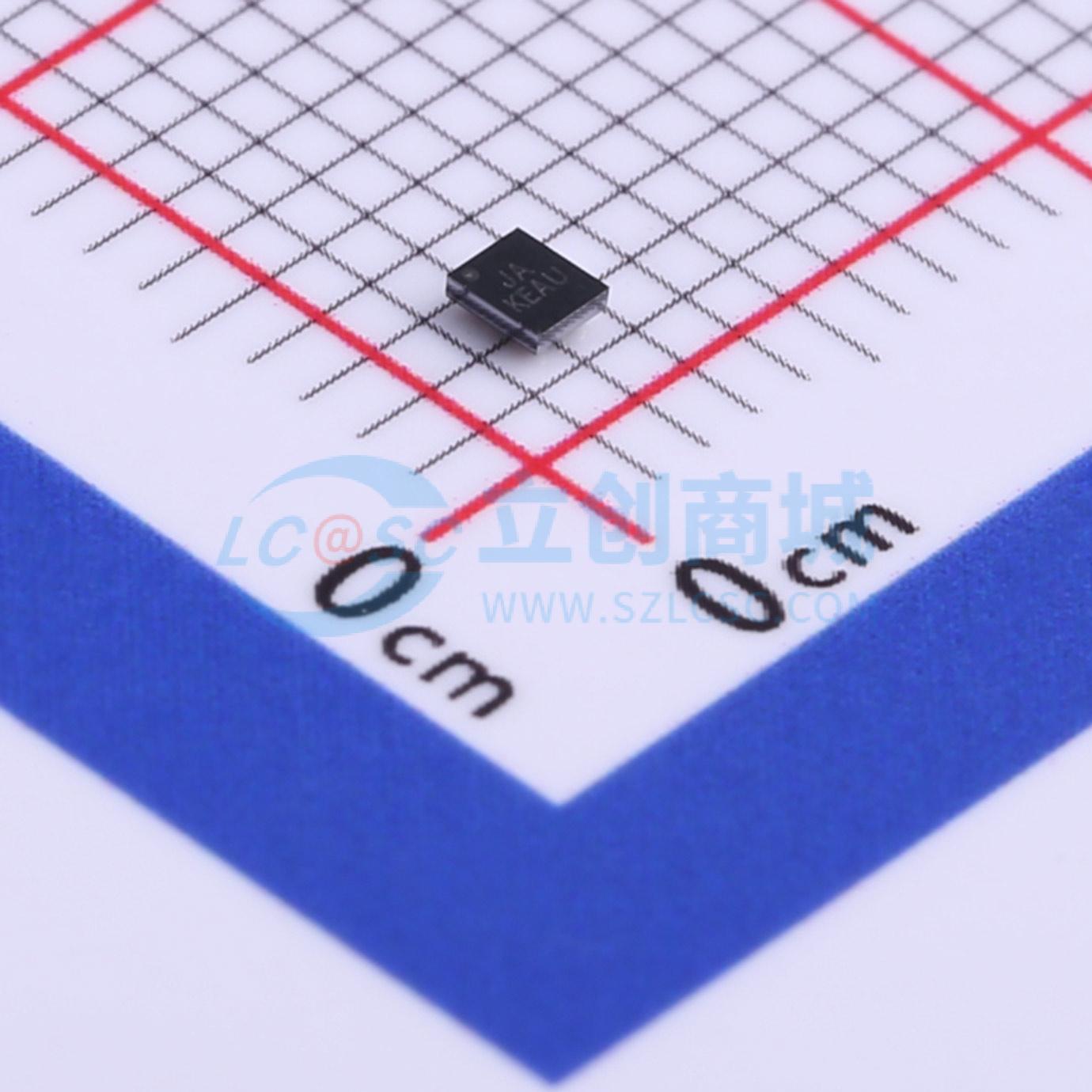

温馨提醒：图片仅供参考，商品以实物为准
KTD2685EUD-TR
输出1A 升压型驱动
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 闪光灯驱动
- 品牌名称
- KINETIC(芯凯)
- 商品型号
- KTD2685EUD-TR
- 商品编号
- C500370
- 商品封装
- WLCSP-12
- 包装方式
- 编带
- 商品毛重
- 0.053克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 2.7V~5.5V | |
| 开关频率 | 4MHz | |
| 通道数 | 2 | |
| 输出电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 1A | |
| 调光 | I2C | |
| 特性 | 过压保护(OVP)；过温保护(OTP)；短路保护(SCP) | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
KTD2685是高功率闪光灯LED驱动器，能为LED1和LED2提供高达1.0A的电流。它由高开关频率同步升压转换器和两个独立控制的电流源组成，采用小型WLCSP封装。基于电感的升压转换器集成了两个低RDSON功率MOSFET，开关频率为2.0MHz（默认）或4MHz，以减小外部电感和电容的尺寸。与传统固定输出电压的DC - DC升压转换器不同，KTD2685根据闪光灯LED的正向电压和电流动态调整输出电压，仅将输出升压到足以以编程输出电流驱动LED的电压。独特的控制方案可在电流源中保持精确的电流调节，同时最小化输出电压，提高整体转换效率。 控制接口设计具有最大的灵活性和与各种系统控制的兼容性。KTD2685主要通过I2C兼容接口进行编程和控制，但也包括三个逻辑输入，可提供硬件闪光灯使能（STROBE）和硬件手电筒使能（TORCH），以及闪光灯中断（TX），可在功率放大器脉冲事件期间降低闪光灯电流以降低电池负载电流。I2C控制功能包括在闪光灯/手电筒/红外模式下对两个电流源的独立开/关和电流控制、开/关斜坡定时和电流形状控制、三种输入低压保护模式、闪光灯安全超时保护、升压转换器电流限制和开关频率选项，以及各种故障事件回读。此外，KTD2685还具有各种保护功能，包括LED开路和短路保护、防止IC温度过高的热调节和热关断保护。
商品特性
- 高效同步升压转换器，有2MHz/4MHz开关频率选项
- I2C接口编程和硬件STROBE/TORCH控制
- 两通道独立电流源：LED1最大1.0A；LED2最大1.0A；具备Flash/Torch/IR模式；独立LED开/关和电流设置；可编程斜坡形状和时间控制；三种输入低压保护模式；高达1.44s的闪光超时保护；LED阴极接地连接以改善散热
- LED开路/短路保护
- I2C故障回读（I2C地址 = 0x63）
应用领域
- 智能手机和平板电脑相机闪光灯
- 数码相机
