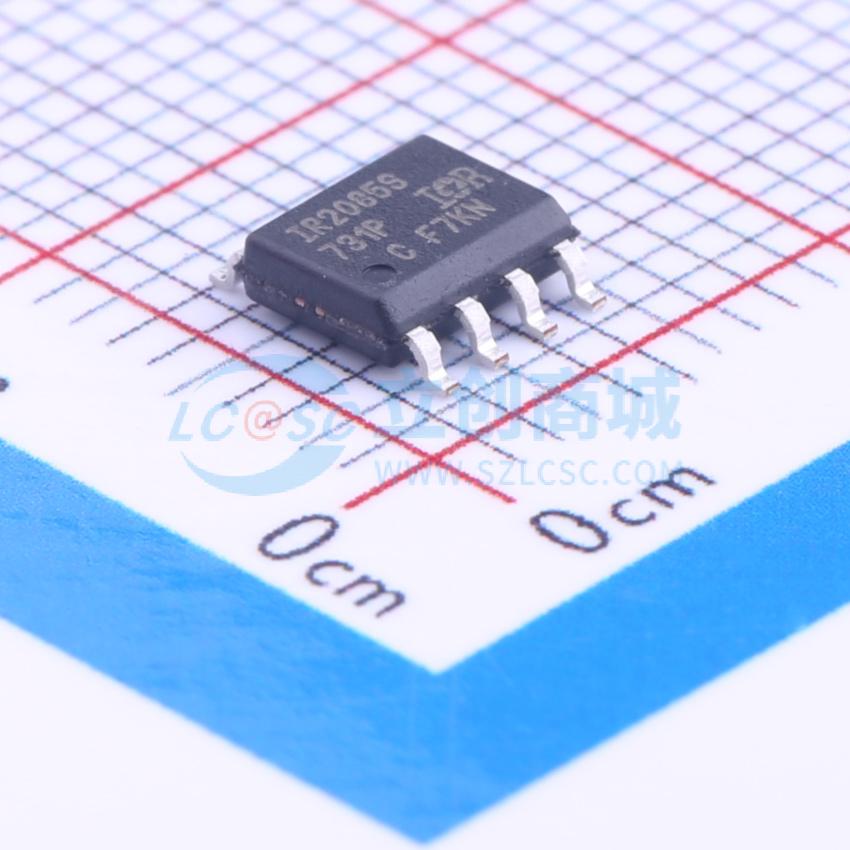

温馨提醒：图片仅供参考，商品以实物为准

IR2085STRPbF

高速、100V、自振荡、占空比50%半桥驱动器

SMT扩展库PCB免费打样

描述: IR2085S是一款占空比为50%的自振荡半桥驱动IC，非常适合用于36V - 75V半桥直流母线转换器。该产品也适用于对输入电压无限制的推挽式转换器。每个通道的频率等于fOSC，可通过选择RT和CT来设置，其中fOSC = 1/(2*RT*CT)
品牌名称: Infineon(英飞凌)
商品型号: IR2085STRPbF
商品编号: C50124
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.275克(g)

商品参数

商品概述

IR2085S是一款占空比为50%的自振荡半桥驱动IC，非常适合用于36V - 75V半桥直流母线转换器。该产品也适用于对输入电压无限制的推挽式转换器。每个通道的频率等于fOSC，可通过选择RT和CT进行设置，其中fOSC = 1/(2RTCT)。死区时间可通过适当选择CT进行控制，范围为50ns至200ns。内部软启动功能在通电时增加脉冲宽度，并在整个启动周期内保持高低端输出的脉冲宽度匹配。IR2085S在通电时和每次过流情况后都会启动软启动。如果VCC低于7.5V，欠压锁定功能将阻止器件工作。

商品特性

简单的初级侧控制解决方案，可用于48V分布式系统的半桥直流母线转换器，减少元件数量和电路板空间
集成50%占空比振荡器和半桥驱动IC于单个SO - 8封装中
可编程开关频率，每通道最高可达500kHz
具备+/- 1A驱动电流能力，针对低电荷MOSFET进行了优化
可调死区时间50ns - 200ns
浮动通道设计，适用于高达+100Vdc的自举操作
高低侧脉冲宽度匹配至+/- 25ns
可调过流保护
欠压锁定和内部软启动
也提供无铅版本

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交26单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	1A
	拉电流(IOH)	1A

	属性	参数值
	工作电压	10V~15V
	上升时间(tr)	40ns
	下降时间(tf)	20ns
	特性	欠压保护(UVP)；过流保护(OCP)
	工作温度	-40℃~+125℃
	静态电流(Iq)	1.5mA
