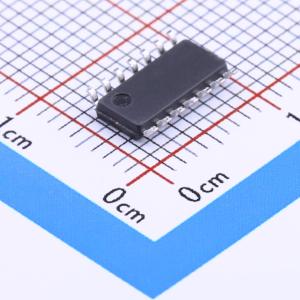

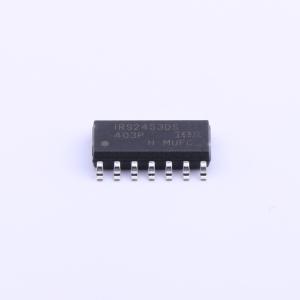

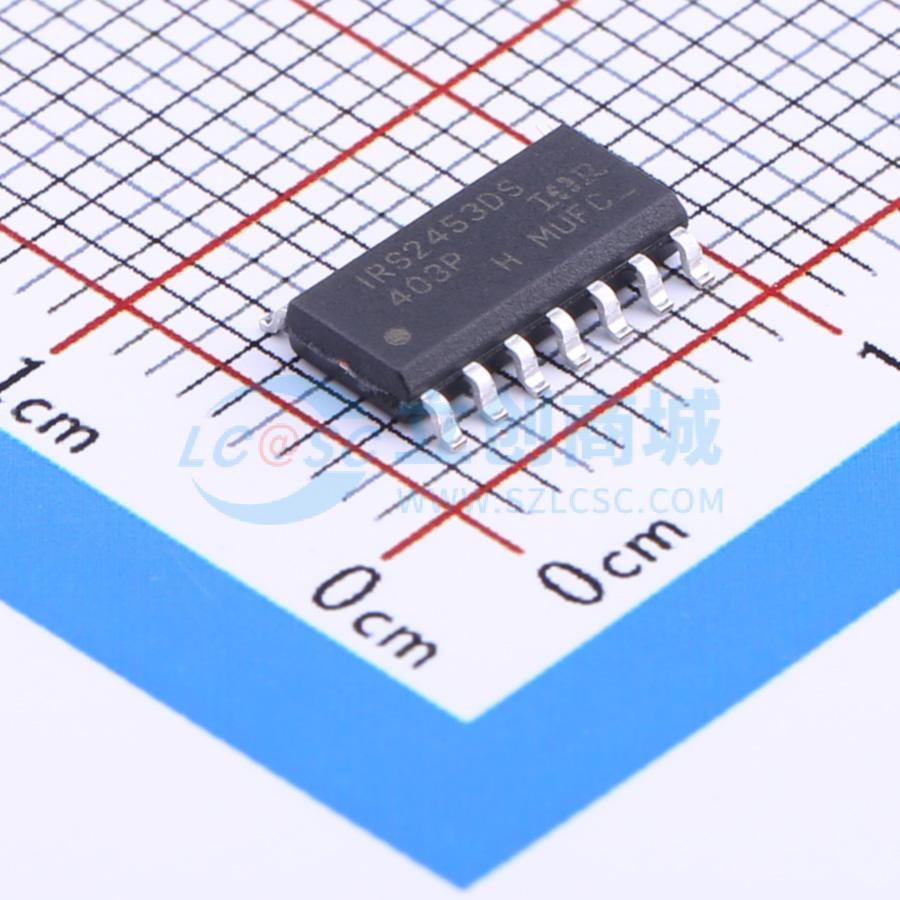

IRS2453DSTRPBF

集成600V全桥栅极驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 集成的600V全桥门驱动器
品牌名称: Infineon(英飞凌)
商品型号: IRS2453DSTRPBF
商品编号: C52141
商品封装: SOIC-14
包装方式: 编带
商品毛重: 0.188克(g)

商品参数

商品概述

IRS2453(1)D集成了一个高压全桥栅极驱动器和一个类似于行业标准CMOS 555定时器的前端振荡器。高压集成电路（HVIC）和抗闩锁CMOS技术实现了坚固的单片结构。输出驱动器具有高脉冲电流缓冲级，旨在最大限度减少驱动器的交叉导通。通过栅极驱动器的低di/dt峰值以及大于1.5 V的欠压锁定迟滞来实现抗噪性。IRS2453(1)D还包括锁存和非锁存关断引脚。

商品特性

集成600 V全桥栅极驱动器、CT和RT可编程振荡器
VCC上有15.6 V齐纳钳位
微功耗启动
逻辑电平锁存关断引脚
CT引脚（1/6 VCC）非锁存关断
内部自举场效应晶体管（FET）
所有输入和输出均具有出色的抗闩锁能力
所有引脚均有静电放电（ESD）保护
14引脚SOIC或PDIP封装
0.5或1.0 μs（典型值）内部死区时间
符合RoHS标准

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	全桥
	负载类型	MOSFET
	驱动通道数	1
	灌电流(IOL)	260mA
	拉电流(IOH)	180mA

	属性	参数值
	工作电压	10V~12V
	上升时间(tr)	120ns
	下降时间(tf)	50ns
	特性	欠压保护(UVP)
	工作温度	-25℃~+125℃@(Tj)
	静态电流(Iq)	1.3mA
