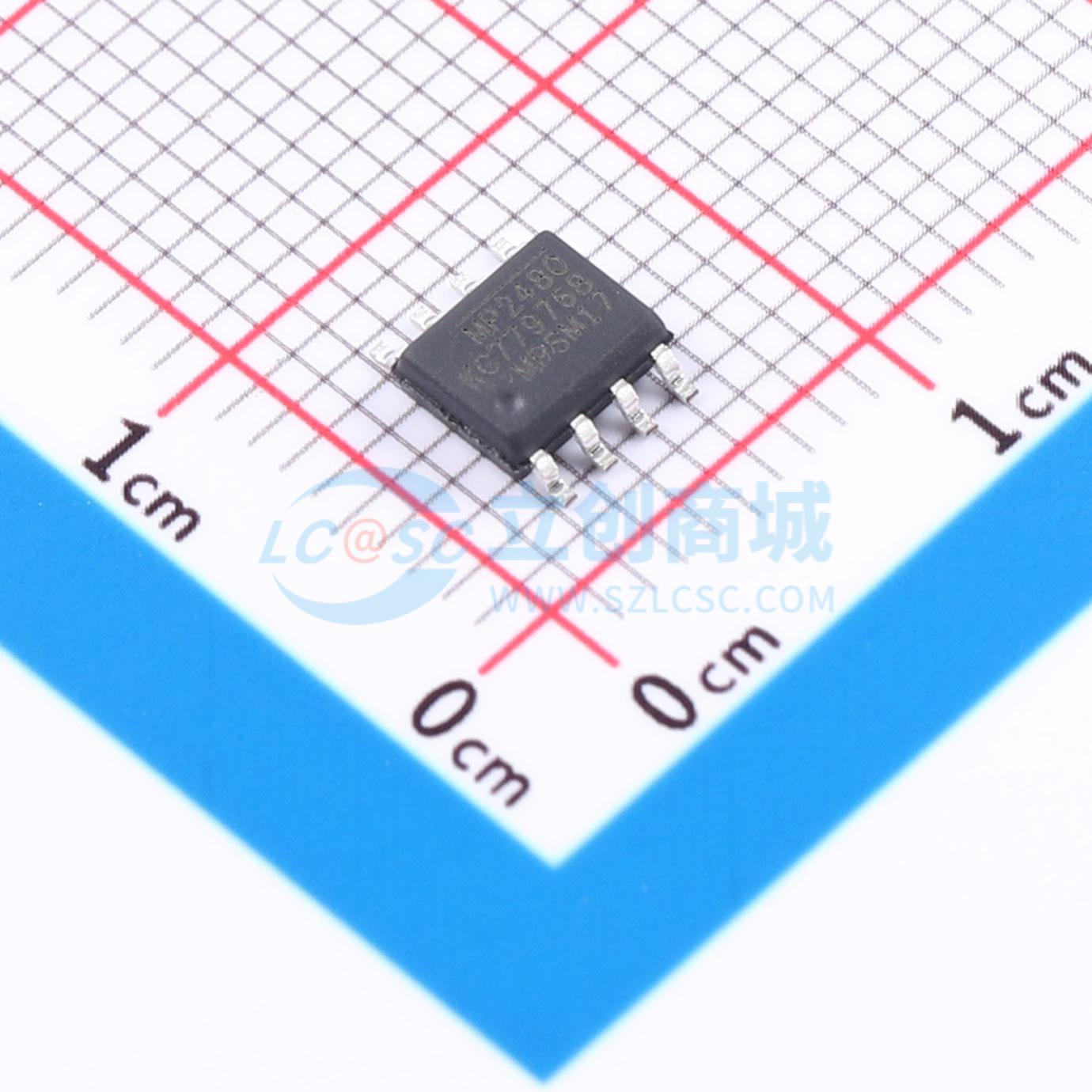

MP2480DN-LF-Z
5V-36V输入，3A高功率LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款降压开关稳压器，可向高功率LED提供高达3A的恒定电流。它集成了一个高端高压功率MOSFET，电流限制为4.3A。5V至36V的宽输入范围适用于各种降压应用，非常适合一般照明和LCD背光应用。迟滞电流模式控制有助于实现非常快速的响应，使20kHz调光频率成为可能。专有反馈控制可最大限度地减少外部组件的数量，同时提供典型精度为±3%的LED电流。开关频率高达2MHz，因此可以使用更小的组件。热关断和短路保护提供可靠的容错操作。160μA的静态电流允许在电池供电的应用中使用。采用底部带有裸露焊盘的SOIC8-EP封装。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP2480DN-LF-Z
- 商品编号
- C52261
- 商品封装
- SOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 5V~36V | |
| 开关频率 | 2MHz | |
| 通道数 | 1 | |
| 输出电流 | 3A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 特性 | 过温保护(OTP)；短路保护(SCP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 3% |
商品概述
MP2480是一款降压型开关稳压器，可向高功率LED提供高达3A的恒定电流。它集成了一个高端高压功率MOSFET，电流限制为4.3A。5V至36V的宽输入范围适用于各种降压应用，使其非常适合通用照明和LCD背光应用。迟滞电流模式控制有助于实现非常快速的响应，从而使20kHz的调光频率成为可能。MPS专有的反馈控制在提供典型精度为±3%的LED电流的同时，最大限度地减少了外部元件的数量。 开关频率高达2MHz，因此允许使用更小的元件。热关断和短路保护提供可靠的容错操作。160μA的静态电流使其可用于电池供电的应用。 MP2480采用底部带有外露焊盘的SOIC8-EP封装。
商品特性
- 5V至36V宽工作输入范围
- 高达95%的效率
- 无需补偿的迟滞控制
- 无需输出电容
- ±3%的LED电流精度
- 高达2MHz的开关频率
- 高达20kHz的调光频率
- 200mV参考电压
- 集成高端MOSFET的短路保护
- 热关断
- 采用SOIC8-EP封装
应用领域
- 高功率LED驱动器
- 通用照明和LCD背光
- 恒流源
