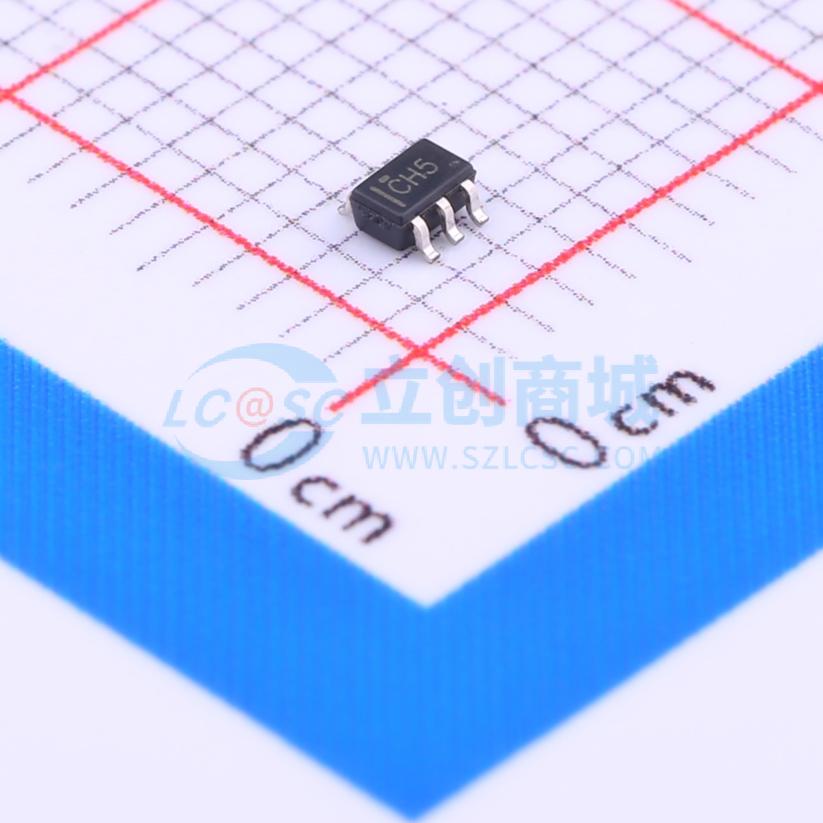

SN74LVC1G86DCKR实物图
  • SN74LVC1G86DCKR商品缩略图
  • SN74LVC1G86DCKR商品缩略图
  • SN74LVC1G86DCKR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN74LVC1G86DCKR

单路二输入异或门

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN74LVC1G86 单路 2 输入、1.65V 至 5.5V XOR(异或)门
品牌名称
TI(德州仪器)
商品型号
SN74LVC1G86DCKR
商品编号
C52350
商品封装
SC-70-5​
包装方式
编带
商品毛重
0.033克(g)

商品参数

属性参数值
商品目录逻辑门
逻辑类型异或门
门电路数量1
工作电压1.65V~5.5V
静态电流(Iq)10uA
灌电流(IOL)32mA
拉电流(IOH)32mA
输入高电平(VIH)1.7V~2V
属性参数值
输入低电平(VIL)700mV~800mV
输出高电平(VOH)1.9V;2.4V;2.3V;1.2V;3.8V
输出低电平(VOL)550mV;100mV;400mV;300mV;450mV
系列74LVC系列
传播延迟(tpd)4ns@5V,50pF
工作温度-40℃~+125℃
每门输入数量2
功能特性局部关断模式;带电插入保护;后驱动保护

商品概述

SN74LVC1G86是一款单路2输入异或门,设计用于1.65V~5.5V VCC工作环境,采用正逻辑实现布尔异或运算功能,器件可配置Ioff支持部分掉电应用,断电时Ioff电路会禁用输出,避免产生有害的回流电流损坏器件,存储或操作过程中需采取措施防止静电损坏MOS门。

商品特性

  • 支持5V VCC工作
  • 输入可承受最高5.5V电压
  • 支持向下电平转换至VCC
  • 3.3V条件下最大传输延迟tpd为4ns
  • 低功耗,最大ICC为10μA
  • 3.3V条件下输出驱动能力为±24mA
  • Ioff特性支持热插入、部分掉电模式以及反向驱动保护
  • 闩锁性能超过100mA,符合JESD 78 II类标准
  • ESD防护性能符合JESD 22标准,人体模型测试可达2000V,机器模型测试可达200V,充电器件模型测试可达1000V
  • 采用以裸片作为封装的封装技术,提供多种封装可选
  • 未使用的输入必须接VCC或GND,以保证器件正常工作

应用领域

  • 可用作真/补码元件:当一路输入为低电平时,另一路输入信号会以原形态输出;当一路输入为高电平时,另一路输入信号会以反转形态输出
  • 可用作逻辑恒等元件:所有输入逻辑电平相同时,输出为低电平有效
  • 可用作偶校验元件:偶数个输入(0个或2个)激活时,输出为低电平有效
  • 可用作奇校验元件:奇数个输入(仅2个输入中的1个)激活时,输出为高电平有效
