温馨提醒：图片仅供参考，商品以实物为准

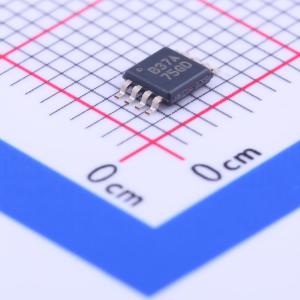

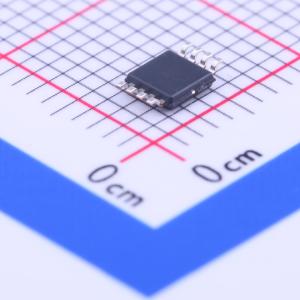

OPA2237EA/2K5
单电源运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA2237 MicroAmplifier™ 系列、双通道单电源运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2237EA/2K5
- 商品编号
- C50195
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 双路 | |
| 增益带宽积(GBP) | 1.5MHz | |
| 输入偏置电流(Ib) | 10nA | |
| 输入失调电压(Vos) | 250uV | |
| 共模抑制比(CMRR) | 85dB | |
| 压摆率(SR) | 0.5V/us | |
| 输出电流 | 4mA | |
| 轨到轨 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 静态电流(Iq) | 170uA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 2.7V~36V | |
| 双电源(Vee ~ Vcc) | -18V~-1.35V；1.35V~18V | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 28nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 10nA |
商品概述
OPA237运算放大器系列是微型产品MicroAmplifier系列之一。除尺寸小巧外，这些器件还具有低失调电压、低静态电流、低偏置电流和宽电源范围的特点。单通道、双通道和四通道版本的规格相同，以实现最大的设计灵活性。它们非常适合单电源、电池供电和空间受限的应用，如PCMCIA卡和其他便携式仪器。 OPA237系列运算放大器可采用单电源或双电源供电。采用单电源供电时，输入共模范围可扩展至地电位以下，输出可摆幅至距离地电位10mV以内。双通道和四通道设计采用完全独立的电路，以实现最低的串扰和互不干扰。 单通道、双通道和四通道版本均提供节省空间的表面贴装封装。单通道版本有超小型5引脚SOT23 - 5和SO - 8表面贴装封装可选。双通道版本有微型MSOP - 8和SO - 8表面贴装封装。四通道版本已停产。MSOP - 8的引脚数与SO - 8相同，但尺寸只有其一半。SOT23 - 5更小，尺寸仅为SO - 8的四分之一。所有产品的工作温度范围均为 - 40°C至 + 85°C。提供宏模型用于设计分析。
商品特性
- 微型尺寸、小型封装：单通道：SOT23 - 5、SO - 8；双通道：MSOP - 8、SO - 8；四通道：SSOP - 16（已停产）
- 低失调电压：最大750μV
- 宽电源范围：单电源：+2.7V至+36V；双电源：±1.35V至±18V
- 低静态电流：最大350μA
- 宽带宽：1.5MHz
应用领域
- 电池供电仪器
- 便携式设备
- PCMCIA卡
- 医疗仪器
- 测试设备
