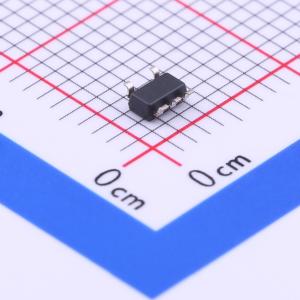

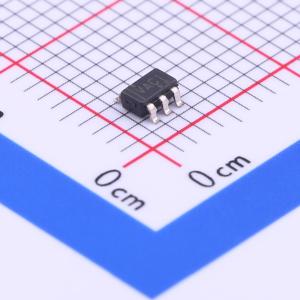

温馨提醒：图片仅供参考，商品以实物为准
TLV2211IDBVR
先进LinCMOS轨到轨微功耗单路运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV2211 具有高输出电流 (10mA) 的单通道、10V、65kHz 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV2211IDBVR
- 商品编号
- C50325
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 10V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 65kHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 500nV/℃ | |
| 压摆率(SR) | 25V/ms |
| 属性 | 参数值 | |
|---|---|---|
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 0.5pA | |
| 噪声密度(eN) | 22nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 83dB | |
| 静态电流(Iq) | 30uA | |
| 输出电流 | 50mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 2.7V~10V |
商品概述
TLV2211是一款采用SOT - 23封装的单通道低压运算放大器。它的电源电流仅为11μA（典型值），非常适合电池供电应用。TLV2211在1kHz时3V的噪声水平为22nV/√Hz，比具有竞争力的SOT - 23微功耗解决方案低5倍。该器件具有轨到轨输出性能，可在单电源或双电源应用中增加动态范围。TLV2211在3V和5V条件下进行了全面特性测试，并针对低压应用进行了优化。 TLV2211具有高输入阻抗和低噪声特性，非常适合对压电换能器等高阻抗源进行小信号调理。由于其微功耗水平与3V工作电压相结合，这些器件在手持式监测和遥感应用中表现出色。此外，单电源或双电源的轨到轨输出特性使该系列产品在与模数转换器（ADC）接口时成为绝佳选择。 SOT - 23封装的总面积为5.6mm²，仅需标准8引脚SOIC封装三分之一的电路板空间。这种超小型封装允许设计人员将单通道放大器放置在离信号源非常近的位置，从而最大限度地减少长PCB走线引入的噪声。两个输入通过地隔离，以防止耦合或泄漏路径。输出（OUT）和负输入（N -）端子位于电路板的同一端，以提供负反馈。最后，增益设置电阻和去耦电容可轻松放置在封装周围。
商品特性
- 输出摆幅涵盖两个电源轨
- 低噪声……在f = 1kHz时典型值为21nV/√Hz
- 低输入偏置电流……典型值为1pA
- 极低功耗……每通道典型值为11μA
- 共模输入电压范围涵盖负电源轨
- 宽电源电压范围2.7V至10V
- 采用SOT - 23封装
- 包含宏模型
