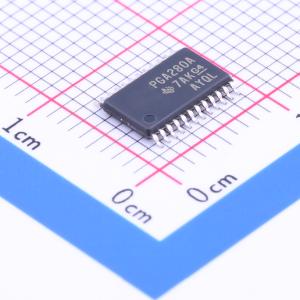

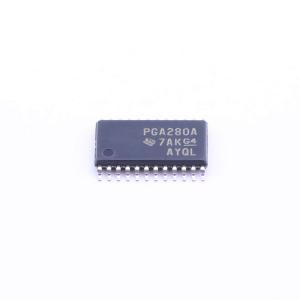

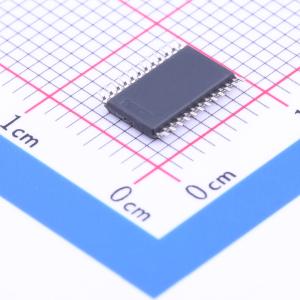

PGA280AIPW
PGA280AIPW
- 描述
- PGA280 零漂移、HV 可编程增益放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- PGA280AIPW
- 商品编号
- C53155
- 商品封装
- TSSOP-24
- 包装方式
- 管装
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | - | |
| 输入失调电压(Vos) | 3uV | |
| 输入失调电压温漂(Vos TC) | 170nV/℃ | |
| 压摆率(SR) | 2V/us |
| 属性 | 参数值 | |
|---|---|---|
| 输入偏置电流(Ib) | 1nA | |
| 输入失调电流(Ios) | - | |
| 噪声密度(eN) | 22nV/√Hz@10Hz | |
| 共模抑制比(CMRR) | 140dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | - | |
| 输出电流 | - | |
| 工作温度 | -40℃~+105℃ |
商品概述
PGA280是一款高精度仪表放大器，具备数字可控增益和信号完整性测试能力。该器件具有低失调电压、近乎零的失调和增益漂移、出色的线性度，几乎没有1/f噪声，且共模和电源抑制性能优越，可支持高分辨率的精密测量。36V的供电能力和宽范围、高阻抗的输入范围符合通用信号测量的要求。
特殊电路可防止多路复用器（MUX）切换时产生浪涌电流。此外，输入开关矩阵便于重新配置和进行系统级诊断——可指示过载情况。
可配置的通用输入/输出（GPIO）提供多种控制和通信功能。SPI接口可扩展以与更多设备通信，仅需四个ISO耦合器即可实现隔离。PGA280采用TSSOP - 24封装，工作温度范围为 - 40℃至 + 105℃。
商品特性
- 宽输入范围：±18V电源时为±15.5V
- 二进制增益步长：128V/V至1/8V/V
- 额外缩放因子：1V/V和1⅜V/V
- 低失调电压：增益G = 128时为3μV
- 失调电压长期漂移近乎零
- 增益漂移近乎零：0.5ppm/℃
- 出色的线性度：1.5ppm
- 出色的共模抑制比（CMRR）：140dB
- 高输入阻抗
- 极低的1/f噪声
- 差分信号输出
- 过载检测
- 输入配置开关矩阵
- 断线测试电流
- 带校验和的可扩展SPI接口
- 通用I/O端口
- TSSOP - 24封装
应用领域
- 高精度信号仪表
- 多路复用数据采集
- 高压模拟输入放大器
- 通用工业模拟输入
