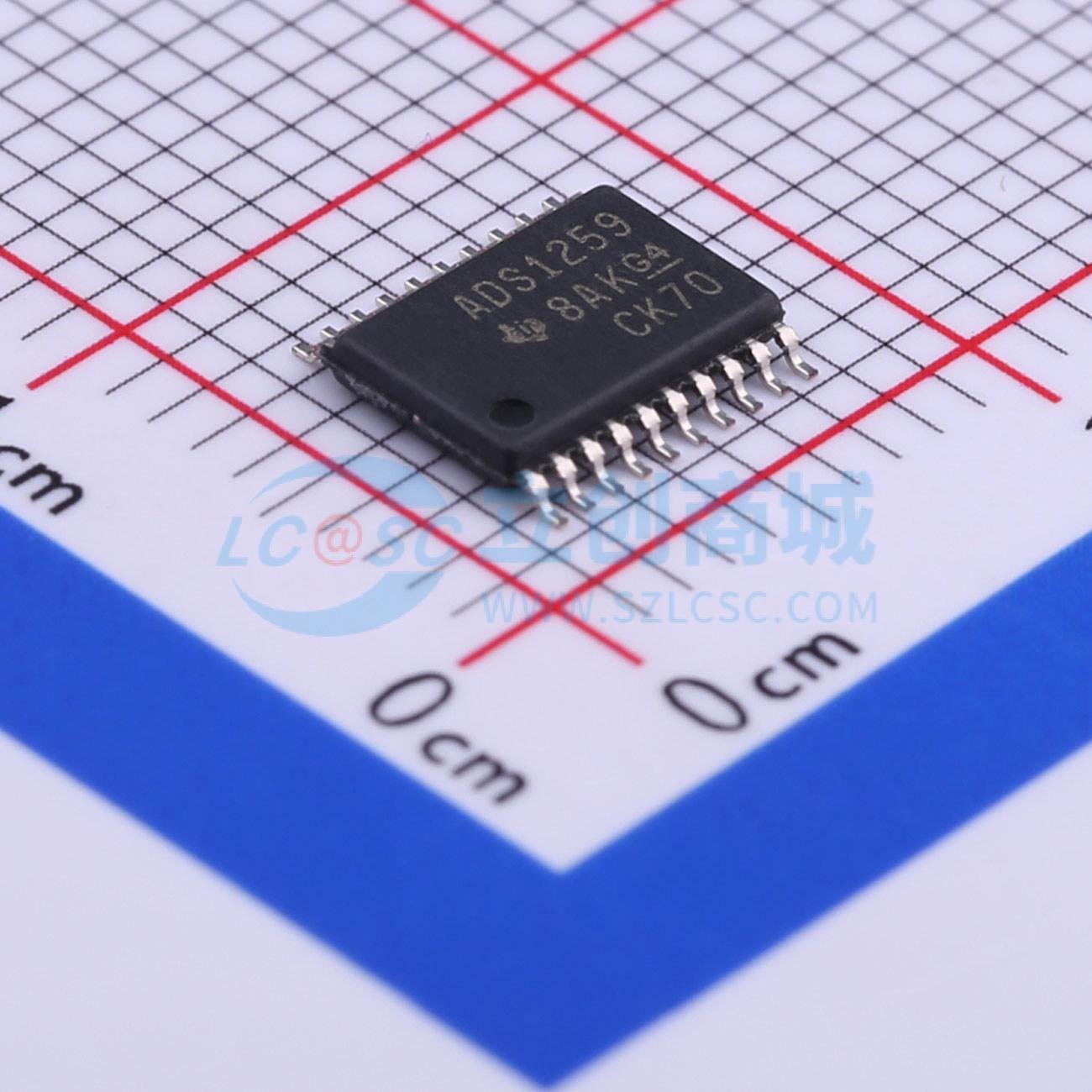

温馨提醒：图片仅供参考，商品以实物为准
ADS1259IPWR
工业用，14千采样/秒，24位模拟到数字转换器带低漂移参考
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADS1259 适用于工厂自动化且具有低漂移电压基准的 24 位、14.4kSPS、单通道 Δ-Σ ADC
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS1259IPWR
- 商品编号
- C53157
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.134克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 24位 | |
| 采样率 | 10Hz | |
| 通道数 | 1 | |
| 工作电压 | 2.7V~5V | |
| 接口类型 | SPI | |
| 差分输入 | - | |
| 积分非线性 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+105℃ | |
| 时钟/振荡器 | 内置；外置 | |
| 时钟频率(fc) | 7.3728MHz；100kHz~8MHz | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 2ppm/℃ | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 14.4kHz | |
| 静态电流 | 10uA |
商品概述
ADS1259是一款高线性度、低漂移的24位模数转换器（ADC），专为工业过程控制、精密仪器仪表和其他严苛应用需求而设计。它与信号放大器（如PGA280）结合，可构成一个高分辨率、高精度的测量系统，能够对各种信号进行数字化处理。 该转换器采用了四阶、本质稳定的ΔΣ调制器，具备出色的噪声和线性度性能。数据速率可编程，最高可达14kSPS，包括10SPS、50SPS和60SPS，能提供优异的共模电源频率抑制能力。数字滤波器可编程为快速稳定模式（转换在单周期内完成）或高电源频率抑制模式。快速响应的输入过范围检测器可在输入超出范围时标记转换数据。 ADS1259还集成了低噪声、极低漂移的2.5V基准源。片上振荡器、外部晶体或外部时钟均可作为ADC的时钟源。 数据和控制通信通过一个4MHz、兼容SPI的接口进行，最少只需三根线即可工作。数据字节校验和冗余数据读取功能增强了数据的完整性。转换可通过命令或引脚进行同步。 ADS1259工作时仅消耗13mW功率，还可进入掉电模式，功耗低于25μV。它采用TSSOP - 20封装，工作温度范围为 - 40°C至 + 105°C。
商品特性
- 24位，无丢码
- 输出数据速率从10到14kSPS
- 高性能：积分非线性（INL）：0.4ppm
- 基准源漂移：2ppm/°C
- 增益漂移：0.5ppm/°C
- 失调漂移：0.05μV/°C
- 噪声：60SPS时为0.7μVRMS
- 10SPS时同时抑制50/60Hz
- 单周期稳定
- 内部振荡器
- 超范围检测
- 通过校验和冗余数据读取功能确保回读数据的完整性
- 兼容SPI接口
- 模拟电源：+5V或±2.5V
- 数字电源：+2.7V至+5V
- 低功耗：13mW
应用领域
- 工业过程控制
- 科学仪器仪表
- 测试与测量
