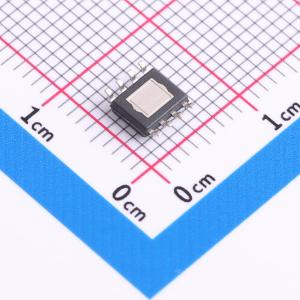

温馨提醒：图片仅供参考，商品以实物为准
OPA454AIDDAR
高电压高电流运放
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- OPA454 高电压 (100V) 高电流 (50mA) 运算放大器，g = 1 稳定
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA454AIDDAR
- 商品编号
- C50636
- 商品封装
- SOIC-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 2.5MHz | |
| 输入失调电压(Vos) | 4mV | |
| 输入失调电压温漂(Vos TC) | 10uV/℃ | |
| 压摆率(SR) | 35V/us | |
| 输入偏置电流(Ib) | 100pA | |
| 输入失调电流(Ios) | 100pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 35nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 147dB | |
| 静态电流(Iq) | 4mA | |
| 输出电流 | - | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 10V~100V | |
| 双电源电压(Vee~Vcc) | -50V~50V | |
| 功能特性 | 使能/关断功能 |
商品概述
OPA454是一款低成本高压100V运算放大器，具备较高的50mA电流驱动能力，单位增益稳定，增益带宽积为2.5MHz。该器件内部集成过温保护与电流过载保护，可在宽电源范围内正常工作，不存在同类放大器常见的相位反转问题，精度出色，输出摆幅宽。输出可通过独立使能/禁用引脚关闭，该功能不会干扰输入信号通路，可节约电能同时保护负载；状态标志为开漏输出，禁用引脚自带独立公共返回引脚，均可方便对接标准低压逻辑电路。器件采用带裸露金属焊盘的封装，便于在宽温度范围内安装散热片。
商品特性
- 电源电压范围宽：支持±5V至±50V双电源供电，或10V至100V单电源供电
- 输出负载驱动能力强，输出电流大于±50mA
- 输出电压摆幅宽，摆幅可至距离电源轨1V范围内
- 具备独立输出禁用/关断功能
- 工作温度范围宽：-40℃至+85℃
- 采用8引脚SO封装
- 内部集成过温保护与电流过载保护
- 单位增益稳定，增益带宽积为2.5MHz
- 无相位反转问题，输出精度出色
- 输出禁用过程不干扰输入信号通路，可节能并保护负载
- 开漏状态标志输出，可轻松匹配标准低压逻辑电路
应用领域
- 测试设备
- 雪崩光电二极管高压电流检测
- 压电元件
- 传感器驱动器
- 伺服驱动器
- 音频放大器
- 高压兼容电流源
- 通用高压稳压器及电源
