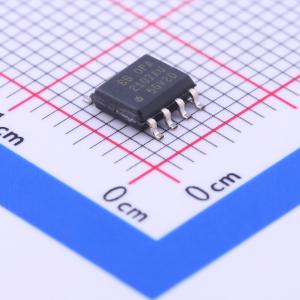

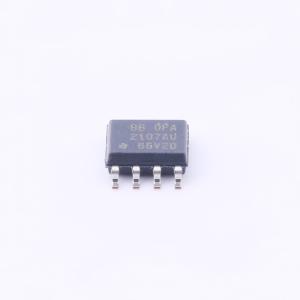

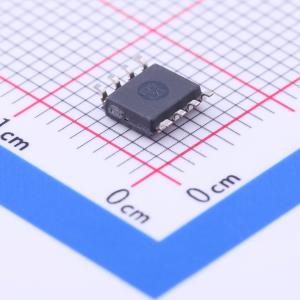

温馨提醒：图片仅供参考，商品以实物为准
OPA2107AU
精密双 Difet 运算放大器
- 描述
- OPA2107 双通道、30V、4.5MHz 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2107AU
- 商品编号
- C51109
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 双路 | |
| 增益带宽积(GBP) | 4.5MHz | |
| 输入偏置电流(Ib) | 4pA | |
| 输入失调电压(Vos) | 100uV | |
| 共模抑制比(CMRR) | 94dB | |
| 压摆率(SR) | 18V/us | |
| 输出电流 | 40mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 3uV/℃ | |
| 静态电流(Iq) | 4.5mA | |
| 工作温度 | -25℃~+85℃ | |
| 双电源(Vee ~ Vcc) | -18V~-4.5V；4.5V~18V | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 8nV/√Hz@10kHz | |
| 输入失调电流(Ios) | 1pA |
商品概述
OPA2107双运算放大器具备精密Difet性能，采用双运放设计，可节省成本与空间。它适用于各种精密、低噪声模拟电路，可用于提升当前使用BIFET型放大器的设计性能。 OPA2107采用专有介质隔离（Difet）工艺制造。该工艺能将输入偏置电流控制在极低水平，同时不牺牲其他重要参数，如输入失调电压、漂移和噪声。激光微调输入电路可实现出色的直流性能。在实现卓越动态性能的同时，每个放大器的静态电流可控制在2.5mA以下。OPA2107具备单位增益稳定性。 OPA2107提供DIP - 8和SO - 8封装。
商品特性
- 极低噪声：10kHz时为B nV/√Hz
- 低失调电压（vos）：最大1mV
- 低漂移：最大10μV/°C
- 低输入偏置电流（IB）：最大10pA
- 快速建立时间：达到0.01%精度需2μs
- 单位增益稳定
- 高性能音频电路
- 医疗设备、CT扫描仪
应用领域
- 数据采集
- 数模转换器（DAC）输出放大器
- 光电子学
- 高阻抗传感器放大器
