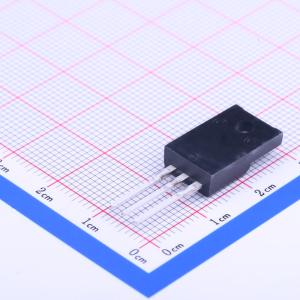

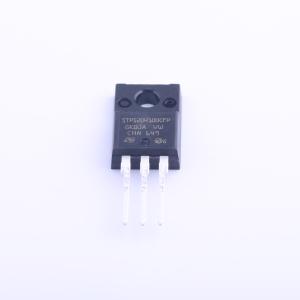

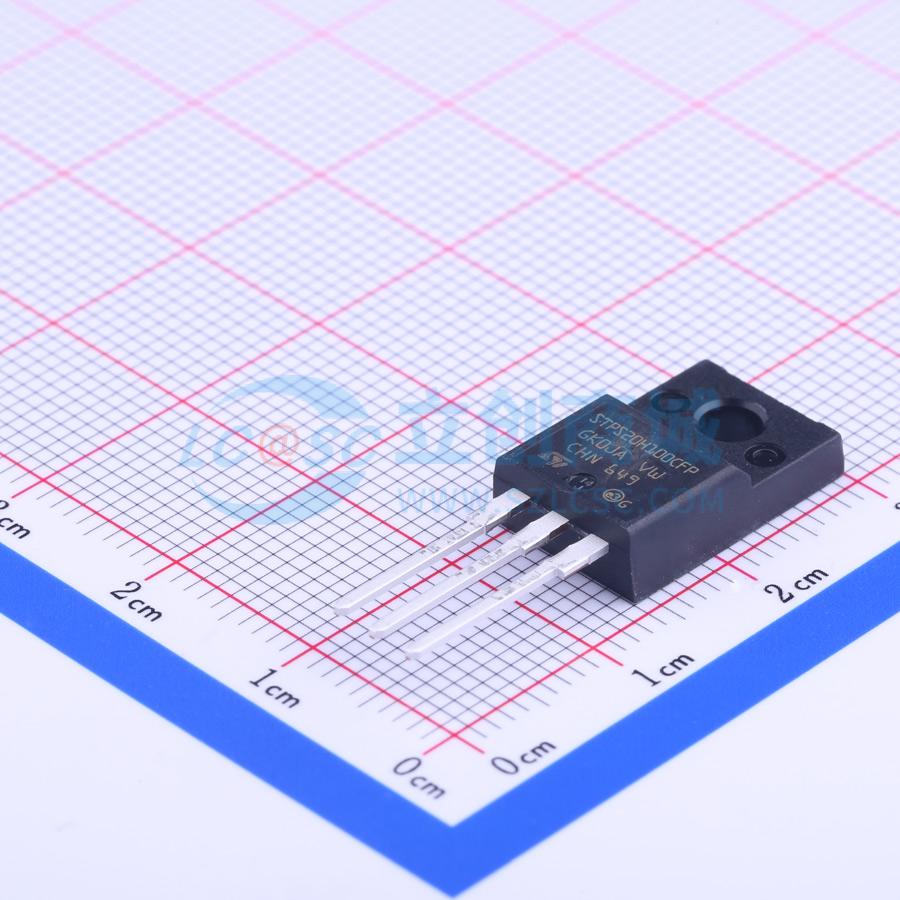

温馨提醒：图片仅供参考，商品以实物为准
STPS20H100CFP
电压:100V 电流:10A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 100 V、20 A双路功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS20H100CFP
- 商品编号
- C51191
- 商品封装
- TO-220FP
- 包装方式
- 管装
- 商品毛重
- 2.74克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 770mV@10A | |
| 直流反向耐压(Vr) | 100V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 10A | |
| 反向电流(Ir) | 4.5uA@100V | |
| 非重复峰值浪涌电流 (Ifsm) | 250A |
商品概述
双中心抽头肖特基整流器，设计用于高频微型开关模式电源。
商品特性
- 可忽略的开关损耗
- 高结温能力
- 漏电流和正向压降之间的良好平衡
- 低漏电流
- 雪崩额定
- 绝缘封装：TO-220FPAB
- 绝缘电压=2000V DC
- 电容=45pF
- 雪崩能力已指定
- 环氧树脂符合UL94 V0标准
- 冷却方式：传导（C）
- 推荐扭矩值：0.4至0.6牛·米
- 不允许像表面贴装器件那样用合金焊接I²PAK金属块（散热片），必须采用标准通孔安装
应用领域
- 适配器
- 板载DC/DC转换器
