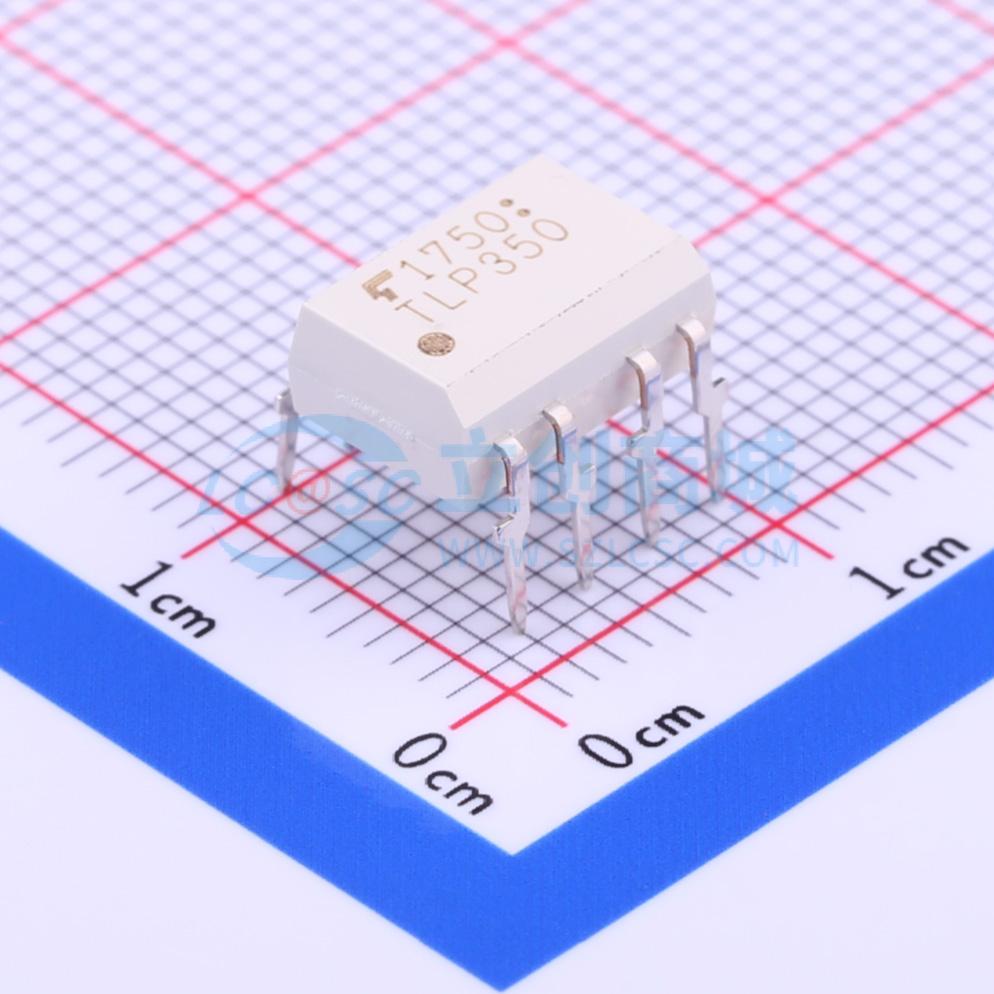

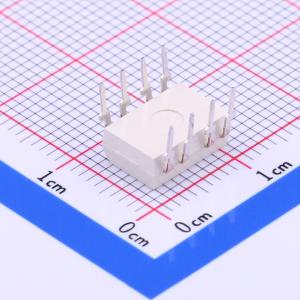

TLP350(F)

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款DIP8封装的光电耦合器，由GaAs红外发光二极管 (LED) 与集成的高增益、高速光电探测器IC芯片光耦合而成。它可在高达100℃的温度下提供有保证的性能和规格。具有内部法拉第屏蔽，可保证±15kV/μs的共模瞬态抗扰度。具有图腾柱输出，可吸收和提供电流。适用于小容量至中等容量的IGBT和功率MOSFET栅极驱动。
品牌名称: TOSHIBA(东芝)
商品型号: TLP350(F)
商品编号: C50232
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.917克(g)

商品参数

技术：光学耦合
通道数：1
电压 - 隔离：3750Vrms
共模瞬态抗扰度（最小值）：15kV/μs
传播延迟 tpLH / tpHL（最大值）：500ns，500ns
上升/下降时间（典型值）：15ns，8ns
电流 - 输出高，低：2A，2A
电流 - 峰值输出：2.5A
电压 - 正向（Vf）（典型值）：1.6V
电流 - DC 正向（If）：20mA
电压 - 电源：15 V ~ 30 V
工作温度：-40°C ~ 100°C
安装类型：通孔
封装/外壳：8-DIP（0.300"，7.62mm）
供应商器件封装：8-DIP
认可：UR

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交28单

	属性	参数值
	商品目录	逻辑输出光耦
	输入类型	DC
	工作电压	15V~30V
	隔离电压(Vrms)	3.75kV
	CMTI(kV/us)	15kV/us
	传输速率	-
	通道数	1

	属性	参数值
	工作温度	-40℃~+100℃
	传播延迟 tpLH	500ns
	传播延迟 tpHL	500ns
	输入阈值电流(FH)	5mA
	耗散功率(Pd)	260mW
	正向压降(Vf)	1.6V
	直流反向耐压(Vr)	5V
